آلة لحام الشبكة المعززة 5-12 ملم / BRC خرسانة معززة الشبكة لوحة آلة لحام

آلة لحام الشبكة المعززة من 5-12 ملم / BRC آلة لحام لوحات الشبكة المعززة من الخرسانة

مقدمة آلة لحام الشبكة المعززة من 5-12 ملم / BRC آلة لحام لوحات الشبكة المعززة

آلة لحام الشبكة السلكية المُعزّزة تُلحِق الأسلاك الفولاذية تلقائيًا إلى شبكة للبناء.إنه يضبط و يلحن قطاعات الأسلاك بدقة باستخدام التيار الكهربائي والضغطالجهاز يسحب ويقطع الشبكة بشكل مستمر لإنتاج فعال. يحتوي على سرعة لحام عالية ، وحجم دقيق ، وتشغيل توفير الطاقة ، وسهولة التحكم بشاشة اللمس ،مدعومة بمحركات الخدمة وأبواب الهواء لأداء مستقر.

خصائص آلة لحام الشبكة المعززة 5-12mm / BRC لوحات لحام الشبكة المعززة للخرسانة

1التصميم الجديد يزيد من الناتج بنسبة 20٪، يقلل من استخدام الهواء بنسبة 30٪، يقلل من الأسطوانة بنسبة 60٪، ويوفر ضغط 570 كيلوغرام، يوفر 50٪ من الطاقة، ويبسط اتصال الصمامات.

2أنبوب فولاذي خاص يمكّن من تغذية الأسلاك بسهولة؛ سيرفو يرسل الأسلاك إلى أبعد من ذلك؛ أسطوانات SMC تلتصق تلقائيًا؛ فتحات الأنفاق ترفع لحماية الإلكترودات.

3. تغذية الأسلاك المتقاطعة بقدرة 1T تستخدم المحرك والحد من لتغذية الكتلة ؛ المحرك الخدمي يضمن أسلاك دقيقة ومستقرة تسقط مع عزم كبير.

4يتم دفع سحب الشبكة بواسطة محرك سيرفو مع خفض، أسطوانات SMC التحكم في رفع الزناد، و PLC تعديل الفاصل بين الأسلاك عن طريق الشاشة اللمسية.

5نظام التحكم بـ PLC يضمن التشغيل الدقيق والأتمتة للآلة بأكملها ، مما يسمح بتعيين المعلمات بسهولة ، ومراقبة الوقت الحقيقي ، والأداء المستقر.

6فعال وسريع: تحسين لحام الآلي كفاءة الإنتاج ويقلل من تكاليف العمالة.
7جودة لحام مستقرة: الحوائط القوية والاتصالات الموحدة تضمن قوة الشبكة ومتانة.
8التحكم الدقيق: يقوم نظام PLC بتعديل معايير اللحام للحصول على لحام عالي الدقة والتحكم الأبعاد.
9توفير الطاقة وصديق للبيئة: التصميم العقلاني يقلل من استهلاك الطاقة والغاز، مما يؤدي إلى تشغيل أكثر اقتصادية.
10عملية سهلة: واجهة التحكم بشاشة تعمل باللمس تسمح بسهولة الإعداد ومراقبة حالة الإنتاج.
11مجموعة واسعة من التطبيقات: يدعم مجموعة متنوعة من مواصفات الألياف لتلبية متطلبات المشروع المتنوعة.

مزايا آلة لحام الشبكة المقوية 5-12 ملم / آلة لحام ألواح الشبكة المقوية الخرسانية BRC

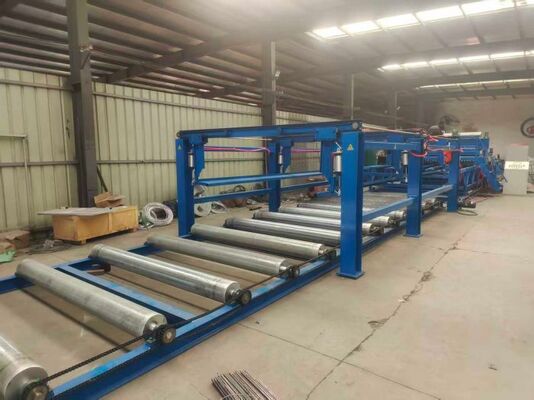

1جهاز الشبكة السحب

هو لسحب الأسلاك الصليبية المطاومة من الشبكة وفقا للمعلمات التي حددها البرنامج، ووفقا لطول الشبكة، فإنه يمكن أن تدرك متعددة الشبكة السحب المتبادلة،حتى يتم سحب الشبكة بالكاملوهي تتكون من أربعة أجزاء: الإطار السفلي، وإطار الشبكة الجذبية المتحركة، والسيارة الشبكة الجذبية وأنابيب الشبكة الداعمة.

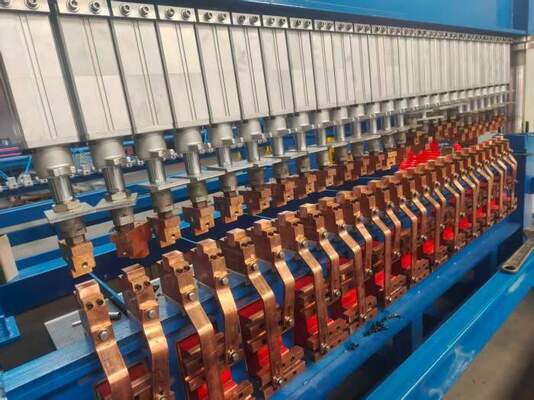

2الالكترودات العلوية والسفلية جميعها تعتمد كوكربون كربونات خاصة، والتيار الكهربائي، والصلابة ومقاومة الارتداء كلها جيدة جدا،يتم تقليل وقت التحول للخلية الطولية إلى حوالي 30 ثانيةيتم تشغيل أقطاب الالتحام بواسطة الغزل الذي يمر من خلال المضرب، ويتم تثبيتها بضغط ربيع قابل للتعديل. هذا الهيكل لا يتأثر بالمناخ والصيانة والمستخدمين المريحة.
والإلكترودات العلوية والأسفل تستخدم نظام تبريد بالماء، وبالتالي تقلل من حرارة الإلكترودات العلوية والسفلية عندما تعمل الآلة، ويمكن أن تعمل لمدة 24 ساعة باستمرار.

3. سلك متقاطع أوتوماتيكي سقوط هوبر
الجهاز هو نوع من جهاز التغذية الذي يمكن أن يرسل أسلاك الفولاذ المقطعة مسبقاً إلى موقع الكترود لحام آلة لحام الشبكة وفقاً لمتطلبات الحام،يمكن تخزين حوالي 1 طن من الأسلاك المتقاطعة المقطعة مسبقاًيقلل كثيرا من كثافة التغذية المتكررة
أ) يتكون هذا الدرج من منصة، وسلمين، ودرج هبوط، ويتم تركيبها جميعًا على رف الشبكة السحب إلى الوراء وإلى الأمام.
(ب) هناك سلم على جانبي المنصة لتشغيل سهل.
c) تستخدم الحافلة الساقطة عجلة حفرة على شكل قرص لاختيار الأسلاك بدقة.يتم تغذية كل أسلاك الصلب العرضية بالتساوي في موقف الدفع واحد تلو الآخر. قوة السلك الذي يسقط السلك هي 13.5 N.M محرك خطوة.
d) يتم تثبيت مجموعة من سلاسل الصلب المتقاطعة في وضعية الدفع للدفع في الحزمة السفلية لجهاز لحام الشبكة لضمان تماسك سلاسل الصلب المتقاطعة.قوة الصفراء هو أسطوانة ثلاث محور مع قطر الأسطوانة من 40mm.

4. محاذاة الأسلاك و جهاز التغذية الآلي

جهاز التغذية التلقائي لأسلاك الخط هو إرسال أسلاك الخط الملفوفة يدوياً تلقائيًا إلى موقع كهرباء اللحام في آلة لحام الشبكة الرئيسية.حتى تسهل على آلة لحام الشبكة الرئيسية إكمال عملية الحام. عندما يتم تغذية السيارات الأسلاك خط تغذية تلقائيًا ، سيتم إعداد المجموعة التالية من أسلاك الخط يدويًا ،والتي يمكن أن تدرك إنتاج آلة لحام الشبكة الرئيسية دون إيقاف وتحسين كفاءة الإنتاج إلى حد كبير.

a) وهي تتكون من عربة تغذية الأسلاك المباشرة، جهاز محاذاة، أدوات الأسلاك الأمامية والخلفية وإطار عربة التغذية.
ب) هناك 16-26pcs أجهزة تشبيك الأسلاك الخطية، والتي يتم تثبيتها على شعاع السيارات تغذية الأسلاك الخطية، ويتم إدراك عمل التشبيك من قبل أسطوانة الهواء.
ج) جهاز تحديد الموقع محاذاة أسلاك الخط تتحرك صعودا وهبوطا. قبل الخيوط اليدوية الخيوط الخط،يتم رفع جهاز المواءمة والموضع لضمان أن طول جميع أسلاك الخط هو متسق.

المعلمات التقنية لآلة لحام الشبكة المعززة 5-12 ملم / BRC الخرسانة معززة الشبكة لوحة حامي

تطبيقات الشبكة المعززة

1البناء: تعزيز الأرضيات والجدران والصفائح والأسقف.
2مشاريع الطرق: تستخدم في الطرق السريعة والجسور والأنفاق لتعزيز الخرسانة.
3الحفاظ على المياه: تعزيز السدود والخزانات ومحيطات القنوات.
4دعم المناجم: يستخدم في الأنفاق والممرات تحت الأرض لدعم السلامة.
5أرضيات الصناعة: تعزيز أرضيات المصانع والمستودعات.
6المكونات المسبقة الصنع: إطار لمنتجات الخرسانة المسبقة الصنع مثل الأنابيب والقنوات.

صور لـ 5-12 ملم آلة لحام الشبكة المُعززة / BRC لوحات لحام الشبكة المُعززة للخرسانة
