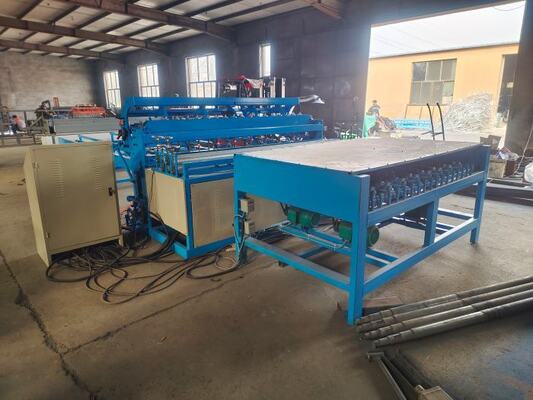

حجم الشبكة 150 * 150 مم 4 مم PLC معدات لحام شبكة البناء

حجم الشبكة 150 * 150 مم 4 مم PLC معدات لحام شبكة البناء

مقدمة عن معدات لحام شبكات البناء

1. يتم التحكم في الآلة بأكملها عن طريق واجهة الإنسان والآلة + وضع التحكم في برمجة PLC، مع درجة عالية من الأتمتة.
2. يمكنها لحام الأسلاك المجلفنة، الأسلاك المسحوبة على البارد، الأسلاك السوداء والمواد الأخرى، مع قابلية التكيف الواسعة.
3. وفقاً لسعة المستخدمين، يمكن اعتماد اللحام لمرة واحدة أو اللحام الجزئي، بمرونة كبيرة.
4. تم تصميم الوحدة كهيكل قابل للفصل لتسهيل تعديل المواصفات والصيانة.
5. يعتمد المحول تبريد الماء القسري وهو مجهز بجهاز حماية التدفق، بحيث يمكن للوحدة أن تعمل بشكل موثوق ومستمر.
6. يجب أن يكون ضغط اللحام موحداً لضمان جودة جميع وصلات اللحام.
7. جهاز تقطيع الشريط الأفقي يعتمد محرك متدرج للتغذية الأوتوماتيكية لتقليل كثافة اليد العاملة وتحسين الكفاءة.
8. يمكن تغيير البعد الرأسي للشبكة من خلال إدخال الشاشة لتلبية احتياجات التغييرات المتعددة المواصفات الهندسية.
9. تم تجهيز موضع تقطيع الشريط الأفقي بآلية رمي المواد المغناطيسية، والتي تتميز بسرعة تقطيع سريعة وكفاءة إنتاجية عالية.
10. تم تجهيز القطب الكهربائي بجهاز لضمان التقطيع الموثوق والدقيق للتعزيز العرضي.

ميزات معدات لحام شبكة البناء

ماكينة لحام الشبك الرئيسية

1. آلة اللحام عبارة عن جهاز يطبق الضغط والكهرباء على الخطوط الطولية والعرضية الموضوعة مسبقًا لتشكيل نقاط اللحام.

2. يتمتع نابض ضغط التلامس العلوي بعمر خدمة يزيد عن 10,000,000 دورة تحت الحمل المقدر.

3. يستخدم المحرك الرئيسي محرك فرملة متغير التردد 7.5KW لضمان ضغط اللحام وسرعته.

4. استخدم قالب البطانة الزائدة لضمان دقة الشبكة.

5. يوجد جهاز كشف عبر الخطوط لضمان دقة موضع وضع الخيط عبر الخطوط.

6. محول لحام أحادي الطور بقدرة 200 ك.ف.أ

7. كتل الأقطاب الكهربائية مصنوعة من نحاس الكروم والزركونيوم مع صلابة HRB ≥ 78 وموصلية ≥ 50 MS/m. المواصفات 35×35×35 ملم. يمكن تبديل أسطح العمل للاستخدام، وبالتالي زيادة معدل استخدام كتل الأقطاب الكهربائية. يتكون القطب العلوي من قضبان الكروم والزركونيوم بصلابة HRB ≥ 78 وموصلية ≥ 50 MS / m، والمواصفات هي ∅25 مم.

8. حامل القطب الكهربائي مصنوع من مربع نحاسي T2 مع موصلية ≥ 56 MS/m. وهذا يزيد من الموصلية بين ألواح النحاس ويطيل عمر الأقطاب الكهربائية.

9. السلك ذو الموصلية العالية مصنوع من شريط النحاس T2 ويتم تصنيعه من خلال عملية الثني البارد، مما يضمن جودة اللحام ويطيل عمر الخدمة.

تغذية الأسلاك الطولية

1. يتكون نظام الخط الطولي من كشف تغذية المواد، أسطوانة الاستقامة وبكرة السلك.

يتم استخدام كشف التغذية لفحص حالة نقص المواد على طول الخط الطولي، مما يضمن استمرارية تشغيل آلة اللحام.

2. يتم تنفيذ جهاز الاستقامة باستخدام عملية استقامة واحدة لضمان استواء الشبكة.

قادوس الأسلاك المتقاطعة

1. قادوس السلك المتقاطع عبارة عن جهاز نقل يغذي قضبان التسليح المستقيمة والمقطوعة ذات الطول القياسي إلى موضع قطب اللحام بالآلة الرئيسية كما هو مطلوب للحام. قادوس مادة القضيب المتقاطع عبارة عن جهاز نقل يغذي قضبان التسليح المستقيمة والمقطوعة ذات الطول القياسي إلى موضع قطب اللحام بالآلة الرئيسية كما هو مطلوب للحام. وتتكون من سلم المنصة، وصندوق التخزين، وقادوس التفريغ. وتتكون من سلم المنصة، وصندوق التخزين، وقادوس التفريغ.

2. يلتقط محرك السائر الفتيل تلقائيًا ويسقطه تلقائيًا إلى الموضع المحدد.

3. إن قادوس السلك المتقاطع هو من نوع الصينية، مما يسهل على العمال تشغيل السلك ويقلل من كثافة اليد العاملة.

إعادة تدوير شبكة السحب

1. تتضمن عملية شبكة السحب المتكررة سحب الخطوط الأفقية الملحومة بالفعل وفقًا للمعايير التي حددها البرنامج لتشكيل شبكة. تتضمن عملية الشباك المتكررة سحب الخطوط الأفقية الملحومة بالفعل وفقًا للمعايير التي حددها البرنامج لتشكيل شبكة. بناءً على طول الشبكة، يمكن تكرار هذه العملية عدة مرات حتى يتم سحب ورقة الشبكة بالكامل. بناءً على طول الشبكة، يمكن تكرار هذه العملية عدة مرات حتى يتم سحب ورقة الشبكة بالكامل.

يتم سحب الخطاف الشبكي ميكانيكيًا، بمساعدة هوائية لرفع وخفض الخطاف. يتم سحب الخطاف الشبكي ميكانيكيًا، بمساعدة هوائية لرفع وخفض الخطاف.

نظام التحكم

1. استخدام نظام التحكم القابل للبرمجة PLC وواجهة التشغيل بشاشة اللمس.

2. كل هيكل وظيفي مجهز بجهاز كشف الأخطاء ولديه وظيفة إنذار وإيقاف تلقائي.

3. يتم ضبط مواصفات الشبكة ومعلمات التشغيل لكل آلية من خلال واجهة شاشة اللمس.

يتم ضبط تيار اللحام ووقته من خلال شاشة اللمس الموجودة على خزانة التحكم الرئيسية.

4. باستخدام جهاز التحكم في لحام الشبكة الفولاذية والثايرستور للتحكم المتزامن، فمن الممكن تحقيق اللحام المتزامن للمحول أو التحكم المنفصل لكل قسم.

المعلمات الفنية لمعدات لحام شبكات البناء

تطبيقات شبكة البناء

معدات لحام شبكات البناء تستخدم بشكل رئيسي في: لحام شبكات البناء، ملاعب كرة القدم، السكك الحديدية، الطرق السريعة، الجسور، المباني، الأحياء السكنية.

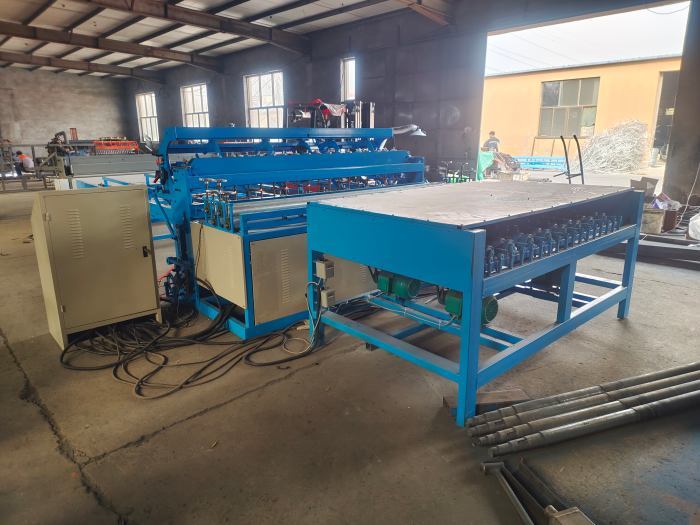

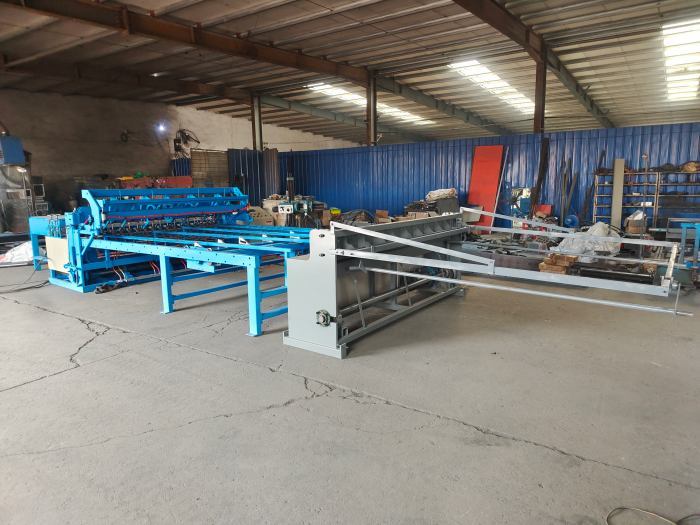

صور معدات لحام شبكات البناء
