حجم الشبكة 100 * 100mm PLC بناء شبكة لوحة لحام آلة

حجم الشبكة 100 * 100 مم PLC آلة لحام لوحة شبكة البناء

مقدمة عن آلة لحام لوحة شبكة البناء

آلة لحام لوحة الشبكة السلكية عبارة عن جهاز يطبق الضغط والكهرباء على الخطوط الطولية والعرضية الموضوعة مسبقًا لتشكيل نقاط اللحام.

1. يتمتع نابض ضغط التلامس العلوي بعمر خدمة يزيد عن 10,000,000 دورة تحت الحمل المقدر.

2. يستخدم المحرك الرئيسي محرك فرملة متغير التردد 7.5KW لضمان ضغط اللحام وسرعته.

3. استخدم قالب البطانة الزائدة لضمان دقة الشبكة.

4. يوجد جهاز كشف عبر الخطوط لضمان دقة موضع وضع الخيط عبر الخطوط.

5. محول لحام أحادي الطور بقدرة 200 ك.ف.أ

6. كتل الأقطاب الكهربائية مصنوعة من نحاس الكروم والزركونيوم مع صلابة HRB ≥ 78 وموصلية ≥ 50 MS/m. المواصفات 35×35×35 ملم. يمكن تبديل أسطح العمل للاستخدام، وبالتالي زيادة معدل استخدام كتل الأقطاب الكهربائية. يتكون القطب العلوي من قضبان الكروم والزركونيوم بصلابة HRB ≥ 78 وموصلية ≥ 50 MS / m، والمواصفات هي ∅25 مم.

7. حامل القطب الكهربائي مصنوع من مربع نحاسي T2 مع موصلية ≥ 56 MS/m. وهذا يزيد من الموصلية بين ألواح النحاس ويطيل عمر الأقطاب الكهربائية.

8. السلك ذو الموصلية العالية مصنوع من شريط النحاس T2 ويتم تصنيعه من خلال عملية الانحناء البارد، مما يضمن جودة اللحام ويطيل عمر الخدمة.

ميزات آلة لحام لوحة شبكة البناء

تغذية الأسلاك الطولية

يتكون نظام الخط الطولي من كشف تغذية المواد، أسطوانة الاستقامة وبكرة الأسلاك.

1. يتم استخدام كشف التغذية لفحص حالة نقص المواد على طول الخط الطولي، مما يضمن استمرارية تشغيل آلة اللحام.

2. يتم تنفيذ جهاز الاستقامة باستخدام عملية استقامة واحدة لضمان استواء الشبكة.

قادوس الأسلاك المتقاطعة

1. قادوس السلك المتقاطع عبارة عن جهاز نقل يغذي قضبان التسليح المستقيمة والمقطوعة ذات الطول القياسي إلى موضع قطب اللحام بالآلة الرئيسية كما هو مطلوب للحام. قادوس مادة القضيب المتقاطع عبارة عن جهاز نقل يغذي قضبان التسليح المستقيمة والمقطوعة ذات الطول القياسي إلى موضع قطب اللحام بالآلة الرئيسية كما هو مطلوب للحام. وهي مكونة من سلم المنصة، وصندوق التخزين، وقادوس التفريغ. وهي مكونة من سلم المنصة، وصندوق التخزين، وقادوس التفريغ.

2. يلتقط محرك السائر الفتيل تلقائيًا ويسقطه تلقائيًا إلى الموضع المحدد.

3. إن قادوس السلك المتقاطع هو من نوع الصينية، مما يسهل على العمال تشغيل السلك ويقلل من كثافة اليد العاملة.

إعادة تدوير شبكة السحب

1. تتضمن عملية شبكة السحب المتكررة سحب الخطوط الأفقية الملحومة بالفعل وفقًا للمعايير التي حددها البرنامج لتشكيل شبكة. تتضمن عملية الشباك المتكررة سحب الخطوط الأفقية الملحومة بالفعل وفقًا للمعايير التي حددها البرنامج لتشكيل شبكة. بناءً على طول الشبكة، يمكن تكرار هذه العملية عدة مرات حتى يتم سحب ورقة الشبكة بالكامل. بناءً على طول الشبكة، يمكن تكرار هذه العملية عدة مرات حتى يتم سحب ورقة الشبكة بالكامل.

2. يتم سحب الخطاف الشبكي ميكانيكيًا، بمساعدة هوائية لرفع وخفض الخطاف. يتم سحب الخطاف الشبكي ميكانيكيًا، بمساعدة هوائية لرفع وخفض الخطاف.

آلة القص

يمكن لآلة القص عالية الدقة قطع فتحات الأسلاك المتقاطعة مقاس 2 مم، مما يترك الحواف الخشنة للشبكة في حدود 1 مم. (ثلاثة خيارات)

نظام التحكم

1. استخدام نظام التحكم القابل للبرمجة PLC وواجهة التشغيل بشاشة اللمس.

2. كل هيكل وظيفي مجهز بجهاز كشف الأخطاء ولديه وظيفة إنذار وإيقاف تلقائي.

3. يتم ضبط مواصفات الشبكة ومعلمات التشغيل لكل آلية من خلال واجهة شاشة اللمس.

4. يتم ضبط تيار اللحام والوقت من خلال شاشة اللمس الموجودة على خزانة التحكم الرئيسية.

5. باستخدام جهاز التحكم في لحام الشبكة الفولاذية والثايرستور للتحكم المتزامن، فمن الممكن تحقيق اللحام المتزامن للمحول أو التحكم المنفصل لكل قسم.

6. تستخدم خزانة التحكم CNC علامات تجارية ذات شهرة عالمية. تعتمد خزانة التحكم CNC علامات تجارية كهربائية ذات شهرة عالمية، مما يضمن الأداء المستقر والتحكم الدقيق والموثوقية العالية وعمر الخدمة الأطول، مع تقليل معدلات الفشل وتكاليف الصيانة.

المعلمات الفنية لآلة لحام لوحة شبكة البناء

تطبيقات لوحة شبكة سلكية

تتميز مصابيح الشارع هذه بالسطوع العالي وتوفير الطاقة وحماية البيئة وسهولة التركيب. إنه حاصل على تصنيف IP67 لمقاومة الماء وحصل على شهادة CE. وهي مناسبة للمدارس والحدائق وجوانب الطرق والمصانع والساحات وغيرها. ولها فترة ضمان تصل إلى 3 سنوات. علاوة على ذلك، يمكننا توفير أنماط مختلفة لتلبية احتياجاتك.

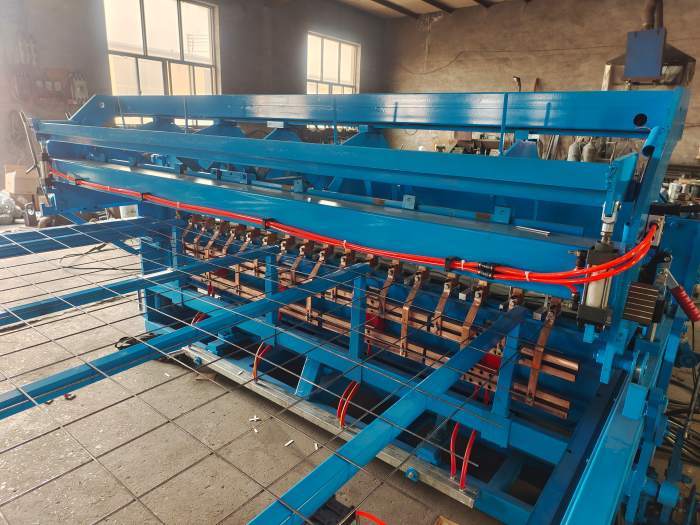

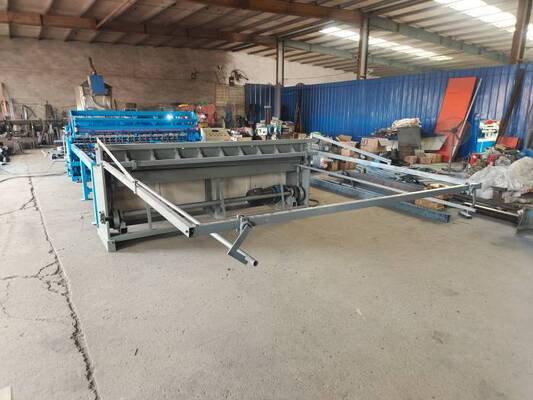

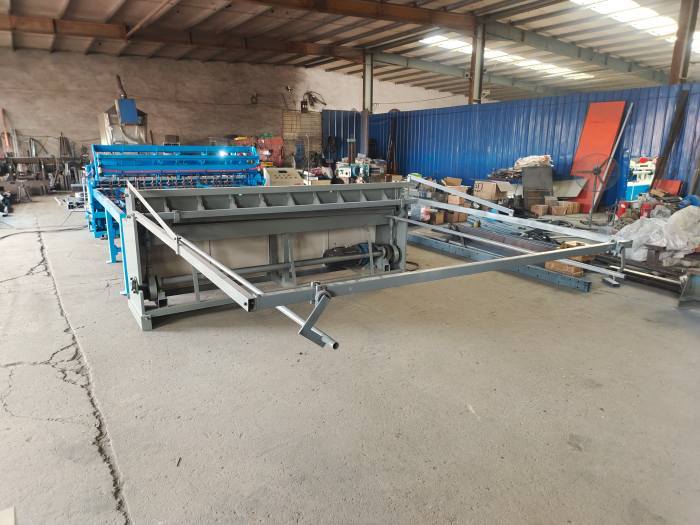

صور آلة لحام لوحة شبكة البناء
