لوحة الشبكة 2.4 * 6m آلة لحام لوحة الشبكة السلكية ذاتية القص

لوحة الشبكة 2.4 * 6m آلة لحام لوحة الشبكة السلكية ذاتية القص

سلك شبكة لوحة لحام آلة مقدمة

هذا خط الإنتاج هو نوع جديد من المعدات التي وضعت بشكل مستقل من قبل مهندسي بناء على سنوات من الخبرة في تكنولوجيا لحام الشبكة واحتياجات العملاء.أنها توفر المزيد من الخيارات للعملاء المتوسطة المدى الذين تتطور مصانعهم.

آلة لحام لوحات الشبكة السلكية هي جهاز يطبق الضغط والكهرباء على الخطوط الطولية والعرضية الموضعة مسبقًا لتشكيل نقاط لحام.

1ربيع الضغط العلوي له عمر أكثر من 10 سنوات.0001000 دورة تحت الحمل المسموح به

2يستخدم المحرك الرئيسي 7.5KW محرك مكابح متغير التردد لضمان ضغط الالتحام وسرعة.

3استخدم القالب المغطى لضمان دقة الشبكة.

4هناك جهاز اكتشاف عبر الخط لضمان دقة وضع الخيط عبر الخط.

5محول لحام أحادي المرحلة بقوة 200 كيلو فاو

6تتكون كتلة الأقطاب الكهربائية من النحاس الكروم الزركونيوم بقسوة HRB ≥ 78 وموصلية ≥ 50 MS / m. المواصفات هي 35 × 35 × 35 مم.يمكن تبادل أسطح العمل للاستخدام، وبالتالي زيادة معدل الاستخدام للكتل الكهربائية. الكهرباء العليا مصنوعة من قضبان الكروم الزركونيوم بقسوة HRB ≥ 78 وموصلية ≥ 50 MS / m ،والمواصفات هي 25 ملم.

7يتم تصنيع حامل الأقطاب الكهربائية من مربع النحاس T2 بقيادة ≥ 56 MS / m. وهذا يزيد من القيادة بين لوحات النحاس ويمدد عمر الأقطاب الكهربائية.

8يتم تصنيع السلك ذو التوصيل العالي من شريط النحاس T2 ويتم تصنيعه من خلال عملية الانحناء البارد ، مما يضمن جودة اللحام ويمدد عمر الخدمة.

ميزات آلة لحام لوحات الشبكة السلكية

تغذية الأسلاك الطولية

يتكون نظام الخط الطولي من الكشف عن تغذية المواد، أسطوانة التسوية وملف الأسلاك.

1يستخدم الكشف عن التغذية للتحقق من حالة نقص المواد على طول الخط الطولي ، مما يضمن استمرارية عمل آلة اللحام.

2يتم تنفيذ جهاز التسوية باستخدام عملية تسوية واحدة لضمان مسطحة الشبكة.

سلك التقاطع

1الدرج السلكي العرضي هو جهاز نقل يطعم قضبان التعزيز المستقيمة والمقطعة بطول قياسي إلى موقع الكترود لحام الآلة الرئيسية حسبما هو مطلوب للحام.الحافل المواد عبر شريط هو جهاز نقل الذي يغذي المستقيم وقطع قضبان تعزيز الطول القياسي إلى موقف الكترود لحام من الجهاز الرئيسي كما هو مطلوب لحامتتألف من سلم منصة، ووعاء تخزين، ووعاء تفريغ. وهي تتألف من سلم منصة، وعاء تخزين، ووعاء تفريغ.

2المحرك الخطوي يلتقط الخيط تلقائيًا ويجعله يسقط تلقائيًا إلى الموقف المحدد.

3إن حبال الأسلاك المتقاطعة هي من نوع الدرج ، مما يسهل على العمال تشغيل الأسلاك ويقلل من كثافة عملهم.

إعادة تدوير شبكة السحب

1عملية شبكة السحب المتكررة تنطوي على سحب الخطوط الأفقية الملحومة بالفعل وفقًا للمعلمات التي حددها البرنامج لتشكيل شبكة.عملية شبكة متكررة تنطوي على سحب الخطوط الأفقية لحام بالفعل وفقا للمعلمات التي حددها البرنامج لتشكيل شبكةبناءً على طول الشبكة، يمكن تكرار هذه العملية عدة مرات حتى يتم سحب ورقة الشبكة بالكامل. بناءً على طول الشبكة،يمكن تكرار هذه العملية عدة مرات حتى يتم سحب ورقة الشبكة بالكامل.

2يتم سحب خطاف الشبكة آلياً، مع مساعدة هوائية لرفع وخفض الخطاف.مع مساعدة هوائية لرفع وخفض الخطاف.

آلة القص

آلة قشر عالية الدقة يمكن أن تقطع ثقوب الأسلاك العرضية 2 ملم ، تاركة الحواف الخشنة للشبكة داخل 1 ملم. ((ثلاثة خيارات)

نظام التحكم

1باستخدام نظام تحكم قابل للبرمجة PLC و واجهة تشغيل الشاشة اللمسية.

2يتم تجهيز كل هيكل وظيفي مع جهاز الكشف عن الأخطاء ولها جهاز إنذار وتوقف تلقائي.

3يتم تعيين مواصفات الشبكة ومعلمات تشغيل كل آلية من خلال واجهة الشاشة اللمسية.

4يتم تعيين التيار والوقت من خلال شاشة اللمس على خزانة التحكم الرئيسية.

5باستخدام جهاز تحكم لحام شبكة الصلب و thyristor للتحكم المتزامن ، من الممكن تحقيق لحام متزامن للمحول أو التحكم المنفصل لكل قسم.

6مجلس التحكم CNC يستخدم العلامات التجارية العالمية الشهيرة. مجلس التحكم CNC يتبنى العلامات التجارية الكهربائية العالمية الشهيرة، وضمان الأداء المستقر، والتحكم الدقيق، والموثوقية العالية،ومدة خدمة أطول، مع تقليل معدلات الفشل وتكاليف الصيانة.

المعلمات التقنية لآلات لحام لوحات الشبكة السلكية

تطبيقات لوحة الشبكة السلكية

يحتوي هذا المصباح الشارعي على سطوع عالي وتوفير الطاقة وحماية البيئة وسهولة التثبيت. لديه تصنيف مقاوم للماء من IP67 وقد اجتاز شهادة CE.إنه مناسب للمدارس، الحدائق، أطراف الطرق، المصانع، الساحات، الخ. لديها فترة ضمان مدتها 3 سنوات. علاوة على ذلك، يمكننا توفير أنماط مختلفة لتلبية احتياجاتك.

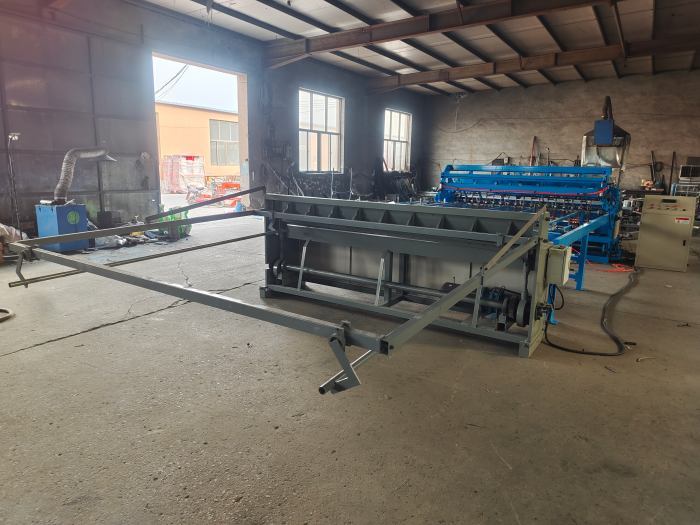

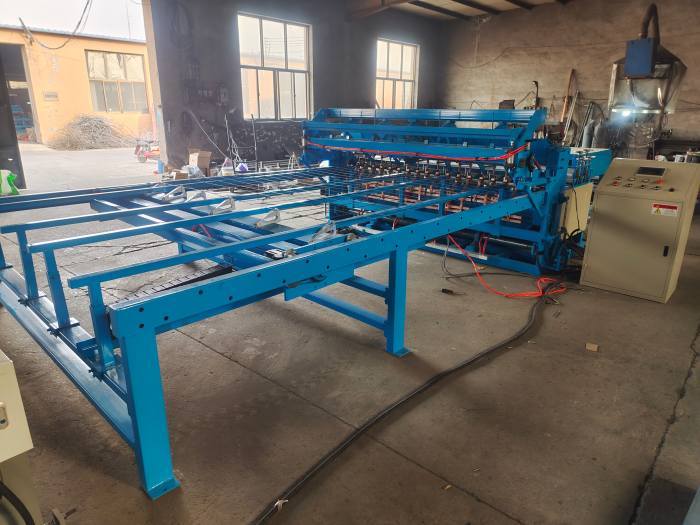

صور آلة لحام لوحات الشبكة السلكية
