قطر الشبكة 5-12 ملم عرض الشبكة 2.4 م
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DIXUN |
| إصدار الشهادات | CE & ISO 9001:2015 |
| رقم الموديل | DX-GWC2500B |
| الحد الأدنى لكمية | مجموعة واحدة |
| تفاصيل التغليف | سيتم تحميل قطع الغيار وخزانة التحكم في صندوق خشبي. الآلة الرئيسية هي التعبئة العارية. تحتاج إلى حاوي |
| وقت التسليم | 30 يوم عمل |
| القدرة على العرض | 5 مجموعات شهريا |
تفاصيل المنتج
| اسم المنتج | آلة لحام شبكة أسلاك حديد التسليح | قطر السلك | 5 مم -12 مم |
|---|---|---|---|
| وزن | 6500 كجم | الجهد االكهربى | 220V/380V/415V/440V |
| سرعة اللحام | 40-60 مرة / دقيقة | عبر الفضاء الأسلاك | 50mm-300mm |
| أبعاد | 14 م × 3.2 م × 2.3 م | مساحة سلك الخط | 100-300 مم |
| سحب نظام شبكة | بواسطة محرك سيرفو | قدرة تحميل الأسلاك المتقاطعة | 1.5T |
| إبراز | آلة لحام شبكة أسلاك حديد التسليح,آلة لحام قطرها 5-12 ملم,2آلة لحام بسعة الشبكة.4m |
||
منتوج وصف
قطر حديد التسليح 5-12 مم عرض الشبكة 2.4 م آلة لحام شبكة أسلاك الفولاذ
آلة لحام شبكة أسلاك الفولاذ حديد التسليح مقدمة
آلة لحام شبكة أسلاك الفولاذ تتبنى تقنية التحكم المتزامن الإلكتروني للطاقة، ويتم إدارة وقت اللحام واللحام المنفصل عن طريق نظام التحكم الآلي، واجهة الإنسان والآلة، التشغيل الذكي، الأنسنة. فصل محول اللحام لتقليل متطلبات محول الطاقة.آلة لحام شبكة أسلاك الفولاذ من حديد التسليح تقوم تلقائيًا بلحام الأسلاك الفولاذية في شبكة للبناء. يتم التحكم فيه بواسطة PLC، فهو يقوم بتثبيت ولحام تقاطعات الأسلاك بدقة باستخدام التيار الكهربائي والضغط. تقوم الآلة بسحب وقطع الشبكة بشكل مستمر من أجل إنتاج فعال. إنها تتميز بسرعة اللحام العالية، التحجيم الدقيق، التشغيل الموفر للطاقة، والتحكم السهل بشاشة اللمس، مدعومة بمحركات مؤازرة وأسطوانات هواء لأداء مستقر.
ميزات آلة لحام شبكة أسلاك الفولاذ
1. نظام التحكم يعتمد نظام التحكم Delta PLC، مع شاشة اللمس Weinview، يمكنه إدخال وعرض معلمات تشغيل المعدات مباشرة، ذكي وسهل التشغيل.
2. قادوس سلك اللحمة: يقوم المحرك المتدرج بتشغيل الجهاز من نوع القرص لإسقاط الأسلاك تلقائيًا، والقادوس لديه سعة كبيرة لتخزين الأسلاك بحد أقصى يصل إلى 1.5 طن. عندما لا يكون هناك سلك متقاطع في القادوس، فإن المعدات سوف تتوقف عن العمل تلقائيًا.
3. إرسال آلية تغذية السلك الطولي: تم تجهيز محرك سيرفو بمخفض كوكبي لتشغيل جهاز تغذية سلك الضغط الهوائي لإرسال السلك إلى موضع اللحام. يتم لحام المعدات تلقائيًا.
4. آلية سحب الشبكة: محرك سيرفو يدعم المخفض الكوكبي يدفع جهاز سحب شبكة التثبيت الهوائي لضمان استقرار النظام والحجم القياسي للشبكة الملحومة. رسم الشبكة الترددية الأوتوماتيكي يمكن أن يحقق إنتاج شبكة ذات حجم مطول.
5. تم اعتماد أقطاب اللحام المبردة بالماء ونوع جديد من شبكة لحام محولات التبريد بالماء الخاصة مع راتنجات الإيبوكسي، وهي أصغر حجمًا وأكثر أمانًا وموثوقية من المحولات التقليدية.
6. الأجهزة الكهربائية ذات الجهد المنخفض مصنوعة من علامات تجارية مشهورة Schneider لضمان التشغيل الفعال والمستقر للمعدات.
7. سوف تتوقف الآلة عن العمل تلقائيًا إذا لم يكن هناك أسلاك متقاطعة في جهاز القادوس.
8. عندما يكون هناك عطل في الآلة، سوف يقوم PLC بالإنذار، وهو أمر مناسب لضبط الآلة.
9. يعتمد تعديل مساحة السلك المتقاطع على التحكم بالكمبيوتر الصغير PLC، ويتم ضبطه على شاشة اللمس. سهل جدًا ومريح للتشغيل.
10. يتم حساب نظام سحب الشبكة تلقائيًا في الدورة. لا حاجة إلى إعداد يدوي. يمكن أن تعود عربة سحب الشبكة إلى الأصل تلقائيًا بعد الانتهاء من سحب شبكة السحب.
مزايا آلة لحام شبكة أسلاك الفولاذ
1. فعال وسريع: يعمل اللحام الآلي على تحسين كفاءة الإنتاج وتقليل تكاليف العمالة.
2. جودة اللحام المستقرة: اللحامات القوية والوصلات الموحدة تضمن قوة الشبكة ومتانتها.
3. التحكم الدقيق: يقوم نظام PLC بضبط معلمات اللحام من أجل لحام عالي الدقة والتحكم في الأبعاد.
4. توفير الطاقة وصديق للبيئة: التصميم العقلاني يقلل من استهلاك الطاقة والغاز، مما يؤدي إلى تشغيل أكثر اقتصادا.
5. التشغيل السهل: واجهة التحكم بشاشة اللمس تسمح بسهولة الإعداد ومراقبة حالة الإنتاج.
6. مجموعة واسعة من التطبيقات: يدعم مجموعة متنوعة من مواصفات حديد التسليح لتلبية متطلبات المشروع المتنوعة.
المعلمات التقنية لآلة لحام شبكة أسلاك الفولاذ
| غرض | دي اكس-GWC2000B | دي اكس-GWC2500B | دي اكس-GWC3000B | دي اكس-GWC3300B |
| عدد الأقطاب الكهربائية | 20 | 24 | 30 | 32 |
| أقصى عرض للشبكة | 2000 ملم | 2500 ملم | 3000 ملم | 3300 ملم |
| قطر السلك | 5.0-12 ملم | 5.0-12 ملم | 5.0-12 ملم | 5.0-12 ملم |
| طول الشبكة | 3-12 م | 3-12 م | 3-12 م | 3-12 م |
| مساحة عبر الأسلاك | 100-300 ملم | 100-300 ملم | 100-300 ملم | 100-300 ملم |
| مساحة سلك الخط | 100-300 ملم | 100-300 ملم | 100-300 ملم | 100-300 ملم |
| طريقة تغذية سلك الخط | أسلاك مقطوعة مسبقًا. بواسطة سيارة إرسال الأسلاك الخطية | |||
| طريقة تغذية الأسلاك المتقاطعة | أسلاك مقطوعة مسبقًا. بواسطة القادوس الكهربائي الخاص | |||
| محول اللحام | 200 كيلو فولت أمبير*10 | 200 كيلو فولت أمبير*12 | 200 كيلو فولت أمبير*15 | 200 كيلو فولت أمبير*16 |
| ضغط اللحام | اسطوانة الهواء | |||
| سرعة اللحام | 50-75 مرة/دقيقة | 50-75 مرة/دقيقة | 45-60 مرة/دقيقة | 45-60 مرة/دقيقة |
| نظام التحكم | التحكم PLC وشاشة اللمس | |||
تطبيقات آلة لحام شبكة أسلاك الفولاذ
1. البناء: تقوية الأرضيات والجدران والألواح والأسقف.
2. مشاريع الطرق: تستخدم في الطرق السريعة والجسور والأنفاق لتسليح الخرسانة.
3. المحافظة على المياه: تقوية السدود والخزانات ومنحدرات الترع.
4. دعم التعدين: يستخدم في الأنفاق والممرات تحت الأرض لدعم السلامة.
5. الأرضيات الصناعية: تقوية أرضيات المصانع والمستودعات.
6. المكونات الجاهزة: إطار للمنتجات الخرسانية مسبقة الصب مثل الأنابيب والعبارات.

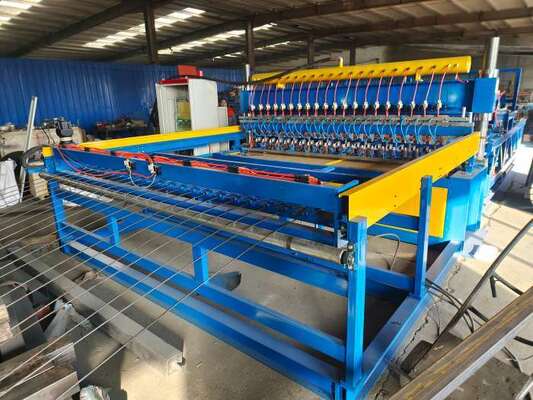

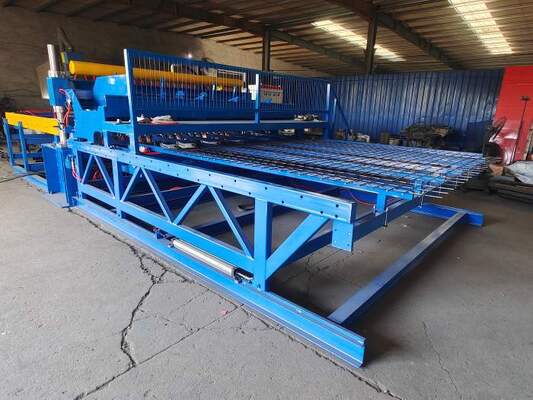

صور آلة لحام شبكة أسلاك الفولاذ
