حديد التسليح 10 مم شبكة تقوية 2.4 * 6 م آلة لحام شبكة حديد التسليح
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DIXUN |
| إصدار الشهادات | CE & ISO 9001:2015 |
| رقم الموديل | DX-GWC2500B |
| الحد الأدنى لكمية | مجموعة واحدة |
| تفاصيل التغليف | سيتم تحميل قطع الغيار وخزانة التحكم في صندوق خشبي. الآلة الرئيسية هي التعبئة العارية. تحتاج إلى حاوي |
| وقت التسليم | 30 يوم عمل |
| القدرة على العرض | 5 مجموعات شهريا |
تفاصيل المنتج
| اسم المنتج | آلة لحام شبك حديد التسليح | قطر حديد التسليح | 5-12mm |
|---|---|---|---|
| عرض اللوحة الشبكية | 2400 ملم أو 3000 ملم | طول اللوحة الشبكية | 6 م |
| عدد القطب | 24 قطعة | محول اللحام | 200 كيلو فولت أمبير * 12 قطعة |
| ضغط اللحام | اسطوانة الهواء | فتحة اللحام | من 100*100 ملم إلى 300*300 ملم |
| القدرة الإنتاجية | 50-55 لوحة في الساعة | حجم قطب النحاس | 50*50*50 مللي متر |
| مطلوب إمدادات الطاقة | 300 كيلو فولت أمبير | الحمولة من قادوس الأسلاك المتقاطعة | 1.5T |
| إبراز | شبكة تعزيز من 10 ملم,2.4x6m شبكة حديدية,آلة لحام شبكة تعزيز |
||
منتوج وصف
حديد التسليح 10 مم شبكة تقوية 2.4 * 6 م آلة لحام شبكة حديد التسليح
مقدمة لآلة لحام شبكة قضبان الفولاذ
تعمل آلة لحام شبكة قضبان الفولاذ على لحام الأسلاك الفولاذية تلقائيًا في شبكة للبناء. يتم التحكم فيه بواسطة PLC، فهو يقوم بتثبيت ولحام تقاطعات الأسلاك بدقة باستخدام التيار الكهربائي والضغط. تقوم الآلة بسحب وقطع الشبكة بشكل مستمر من أجل إنتاج فعال. إنها تتميز بسرعة اللحام العالية، التحجيم الدقيق، التشغيل الموفر للطاقة، والتحكم السهل بشاشة اللمس، مدعومة بمحركات مؤازرة وأسطوانات هواء لأداء مستقر.
تفاصيل آلة لحام شبكة قضبان الفولاذ
1. التصميم الجديد يعزز الإنتاج بنسبة 20%، ويقلل استخدام الهواء بنسبة 30%، ويقصر الأسطوانة بنسبة 60%، ويوفر ضغطًا يصل إلى 570 كجم، ويوفر الطاقة بنسبة 50%، ويبسط توصيل الصمام.
2. الأنبوب الفولاذي الخاص يتيح تغذية سلك الخط بسهولة. محرك سيرفو يرسل الأسلاك أبعد؛ اسطوانات SMC المشبك التلقائي. يتم رفع الأنفاق ذات الفتحات لحماية الأقطاب الكهربائية.
3. وحدة تغذية الأسلاك المتقاطعة بسعة 1.5T تستخدم المحرك والمخفض للتغذية السائبة. يضمن المحرك المؤازر سقوط سلك دقيق ومستقر مع عزم دوران كبير.
4. يتم تشغيل سحب الشبكة بواسطة محرك سيرفو مع مخفض، وأسطوانة SMC تتحكم في رفع الخطاف، ويقوم PLC بضبط تباعد الأسلاك عبر شاشة تعمل باللمس. يتم سحب الأسلاك المتقاطعة الملحومة من الشبكة وفقًا للمعايير التي حددها البرنامج، ووفقًا لطول الشبكة، يمكنها تحقيق شبكة سحب ترددية متعددة، حتى يتم سحب الشبكة بأكملها بالكامل. وهي مكونة من أربعة أجزاء: الإطار السفلي، إطار شبكة السحب المتحرك، عربة شبكة السحب وأنابيب الشبكة الداعمة.
5. نظام التحكم PLC يضمن التشغيل الآلي الدقيق للآلة بأكملها، مما يسمح بإعداد المعلمات بسهولة، المراقبة في الوقت الحقيقي، والأداء المستقر.
6. جميع الأقطاب الكهربائية لأعلى ولأسفل تعتمد CuCrZr خاصًا، والتوصيل الكهربائي والصلابة ومقاومة التآكل كلها جيدة جدًا، ويتم تقليل وقت التحول للخلية الطولية إلى حوالي 30 ثانية. يتم تشغيل أقطاب اللحام بواسطة المغزل الذي يمر عبر الكرنك، ويتم تثبيتها بضغط زنبركي قابل للتعديل، ولا يتأثر هذا الهيكل بالمناخ والصيانة والاستخدام المريح.
والأقطاب الكهربائية العلوية والسفلية تعتمد نظام تبريد الماء، وبالتالي تقلل حرارة الأقطاب الكهربائية العلوية والسفلية عندما تعمل الآلة، ويمكن أن تعمل لمدة 24 ساعة متواصلة.
7. فعال وسريع: يعمل اللحام الآلي على تحسين كفاءة الإنتاج وتقليل تكاليف العمالة.
8. جودة اللحام المستقرة: اللحامات القوية والوصلات الموحدة تضمن قوة الشبكة ومتانتها.
9. التحكم الدقيق: يقوم نظام PLC بضبط معلمات اللحام من أجل لحام عالي الدقة والتحكم في الأبعاد.
10. توفير الطاقة وصديق للبيئة: التصميم العقلاني يقلل من استهلاك الطاقة والغاز، مما يؤدي إلى تشغيل أكثر اقتصادا.
11. التشغيل السهل: واجهة التحكم بشاشة اللمس تسمح بسهولة الإعداد ومراقبة حالة الإنتاج.
12. مجموعة واسعة من التطبيقات: تدعم مجموعة متنوعة من مواصفات حديد التسليح لتلبية متطلبات المشروع المتنوعة.
13. الهيكل المدمج: يوفر مساحة المصنع ويسهل التركيب والصيانة.
مزايا آلة لحام شبكة قضبان الصلب
آلة لحام الشبكة الرئيسية: تستخدم آلة اللحام محولات مقاومة خاصة وأسطوانات قسرية خاصة لضمان اللحام عالي السرعة وضغط اللحام ومتطلبات قوة المفاصل ودقة المشغل. لديها قدرة عالية على التكيف البيئي والموثوقية.
نظام التحكم الكهربائي: يستخدم التحكم القابل للبرمجة PLC، ويتم استيراد الأجزاء الأخرى من اليابان. باستخدام نظام تشغيل كهربائي فريد من نوعه، مع وظيفة إنذار الفشل، يمكن لشاشة اللمس أن ترى بشكل حدسي معلمات اللحام، وهي سهلة وسريعة التشغيل. وبالتالي تقليل المتطلبات على المشغل.
نظام مياه التبريد: وينقسم إلى تبريد المحولات، تبريد القطب العلوي، تبريد القطب السفلي وغيرها من تبريد كتلة النحاس. لقد أصبح توزيع المياه عن طريق مقياس الجريان صحيحًا. يمكن تعديل كل مقياس تدفق بشكل فردي لجعل الآلة تعمل بشكل طبيعي، دون تلف.
نظام مصدر الغاز: مستورد من شركة SMC Japan، الجهاز مزود بمعالج هواء يستخدم لتنظيف الهواء المضغوط وكاتم للصوت لتقليل الضوضاء. كما أنه مزود بخزان هواء مضغوط لتثبيت ضغط الهواء.
المعلمات الفنية لآلة لحام شبكة قضبان الفولاذ
| نموذج | دي اكس-GWC2500B |
| الأعلى. عرض اللحام للوحة الشبكية | 2400 ملم |
| الأعلى. طول اللحام للوحة الشبكية | 6 م |
| مساحة السلك الطولي | 100-300 ملم |
| مساحة عبر الأسلاك | 100-300 ملم |
| عدد القطب | 24 قطعة |
| جهد إمداد الطاقة | 220 فولت، 380 فولت، 415 فولت، 440 فولت 50 هرتز أو 60 هرتز |
| السيطرة على الجهد | تيار مستمر 24 فولت |
| الأعلى. سرعة اللحام | 75 مرة في الدقيقة |
| استهلاك الهواء | ≥0.6Mpa، 1.5m3 / دقيقة |
| استهلاك مياه التبريد | ≥0.2Mpa، 0.5m3 / دقيقة |
| المساحة الأرضية المطلوبة | 24*10 م |
| تكلفة العمالة | 2 شخص |
| حجم الكابل | كابل نحاس 95 ملم2 |
| القدرة الإنتاجية | 500 قطعة في 10 ساعات |
تطبيق تعزيز شبكة شريط الصلب
تعزيز شبكة المنتج
تُستخدم ألواح الشبكات المعززة على نطاق واسع في البناء ومشاريع الطرق والحفاظ على المياه ودعم التعدين والأرضيات الصناعية والمكونات الجاهزة.
تشمل التطبيقات النموذجية ما يلي:
1. البناء: تقوية الأرضيات والجدران والألواح والأسقف.
2. مشاريع الطرق: تستخدم في الطرق السريعة والجسور والأنفاق لتسليح الخرسانة.
3. المحافظة على المياه: تقوية السدود والخزانات ومنحدرات الترع.
4. دعم التعدين: يستخدم في الأنفاق والممرات تحت الأرض لدعم السلامة.
5.الأرضيات الصناعية: تقوية أرضيات المصانع والمستودعات.
6.المكونات الجاهزة: إطار للمنتجات الخرسانية مسبقة الصب مثل الأنابيب والعبارات.

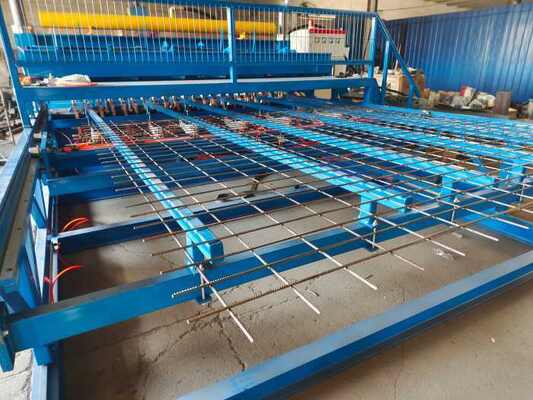

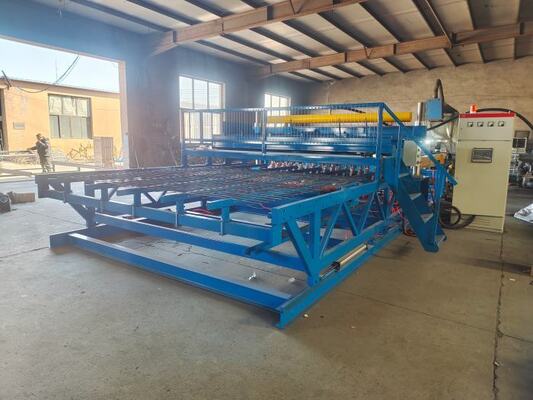

صور لآلة لحام شبكة قضبان الفولاذ
