آلة لحام الشبكة السلكية

آلة لحام الشبكة السلكية

إدخال آلة لحام الشبكة السلكية

9يجب أن يكون محول الطاقة 160KVA على الأقل لتزويد تشغيل الآلة والمسافة بين محول الطاقة والآلة ضمن 100 متر.

10المواد: مناسبة للأسلاك المنخفضة الكربون، الأسلاك المسالجة.

تفاصيل آلة لحام شبكة الأسلاك

1جهاز تغذية الأسلاك الطولية

نظام تغذية الأسلاك الطولية هو تصميم جديد، والتي يمكن أن تضع الأسلاك الطولية بسرعة ودقة، إنذار تلقائي في حالة الفشل.والتي يمكن أن تحمل 1500 كيلوغرام من الأسلاك.

2جهاز دفع سلك طولي

تم تصميم هذا الجهاز المخصص لدفع الأسلاك الطولية لجعل الأسلاك الطولية تصل بدقة إلى الموقف المحدد وضمان عدم وجود خطأ في معيار الشبكة.

3يستخدم الاتصال بين محول اللحام والإلكترودات كتلة النحاس بدلاً من ورقة النحاس الناعمة ، والتي لها جودة أفضل وتأثير موصل.

4الالكترود وقاعدة النحاس كلها مصنوعة من النحاس عالية الكروم (CuCrZr) ، وهو مادة سبيكة خاصة مع مقاومة الارتداء ومقاومة درجة الحرارة العالية.زيادة عمر الخدمة من الأقطاب الكهربائية.

5جهاز الشبكة السحب (من خلال سيطرة أسطوانة الهواء محرك الخدمة)

الشبكة سحب مرارا وتكرارا هو لسحب الأسلاك العرضية لحام من الشبكة وفقا

المعلمات التي حددها البرنامج، ووفقا لطول الشبكة، فإنه يمكن أن يدرك الشبكة سحب مرارا وتكرارا، بحيث يتم سحب الشبكة بأكملها تماما.

6جهاز الشبكة

يستخدم هذا الجهاز لدفع الشبكة لدفع لوحة الشبكة تحت آلة الانحناء.

7آلة ثني آلية

هذه آلة الانحناء يمكن أن تنحني على الانترنت الشبكة لوحة تلقائية، توفير العمالة وتوفير كفاءة عالية.

8سحب جهاز الشبكة بعد ثني الشبكة

جهاز الشبكة السحب سحب لوحة السياج 3D بعد الانحناء.

9. جهاز سياج التراص التلقائي

يمكن لجهاز تراكم الشبكة أن يضع بشبكة السياج ثلاثية الأبعاد بشكل دقيق ونظيف ، ويسهل التعبئة وتخفيض تكلفة العمل. يمكن أن يعدل ارتفاع تراكم الشبكة بشكل ذكي.

10جهاز الحبل المتقاطع

محرك الخطوة يدفع جهاز نوع القرص لإسقاط الأسلاك العرضية تلقائيًا. جهاز الأسلاك العرضية المتخزين لديه قدرة أكبر ويمكنه تحميل أقصى 1.5 طن من الأسلاك.

الحبل العرضي هو جهاز تغذية التي ترسل مستقيمة ويقطع الصلب الطول الثابت أشرطة في موقع الكهرباء لحام آلة لحام الرئيسي وفقا لحام الاحتياجات. أكبر ميزة لهذه الحافلة هي أنها مجهزة بمحفر تخزين سلكي متقاطع وجهاز تغذية تلقائي. سعة التخزين حوالي 1.5 طن مما يقلل من اليدوية وتحسين كفاءة الإنتاج.

يتكون هذا الدرج من سلم منصة، وعلبة التخزين، ودرج السقوط، الذي يتم تثبيته على إطار سحب الشبكة المدورة.هناك سلم على جانبي منصة الحامل لسهولة التشغيل. يتم تجهيز خزان التخزين بمجموعة من الأدوات المتحركة المغناطيسية. يتم امتصاص العصي على الألواح ويتم إرسالها إلى سلة التخزين. يتم تجهيز صندوق تخزين المواد بمفتاح اكتشاف الموقع للتحكم في ما إذا كان المواد الإضافية مطلوبة حسب كمية المواد المعدة. يستخدم الحافل السقوطي حزمة على شكل قرص للحفاظ على السلك بدقة ، وتغذية كل سلك عرضي بالتساوي في موقف الدفع واحدًا تلو الآخر وفقًا لاحتياجات اللحام.قوة السلك هو 13محرك خطوة ذو 5 نطارات

المعلمات التقنية لجهاز لحام الشبكة السلكية

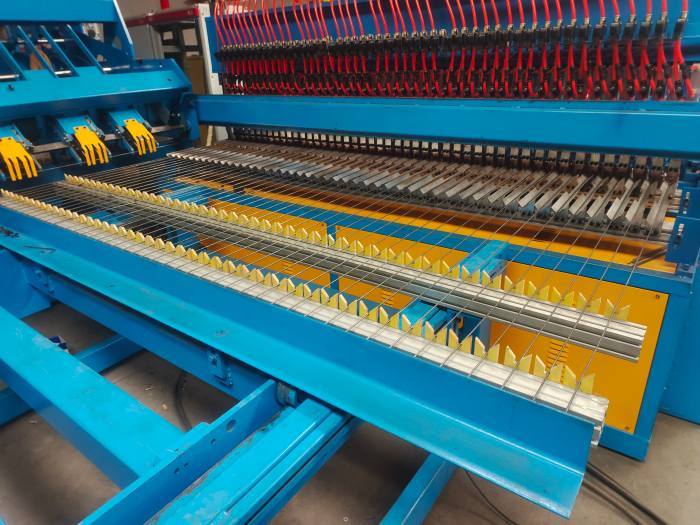

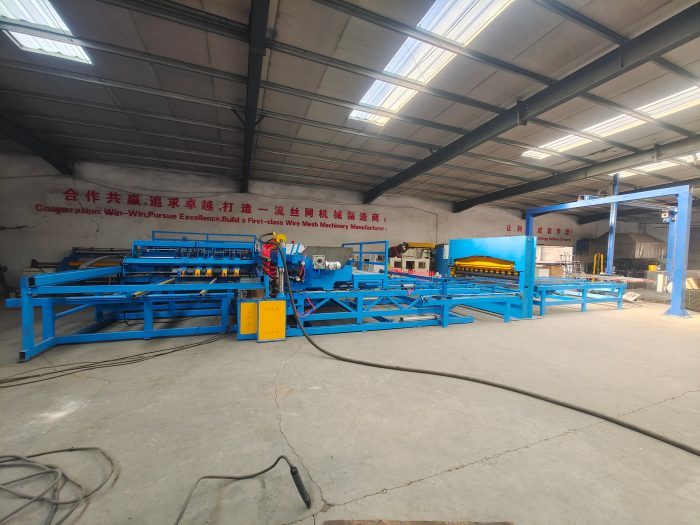

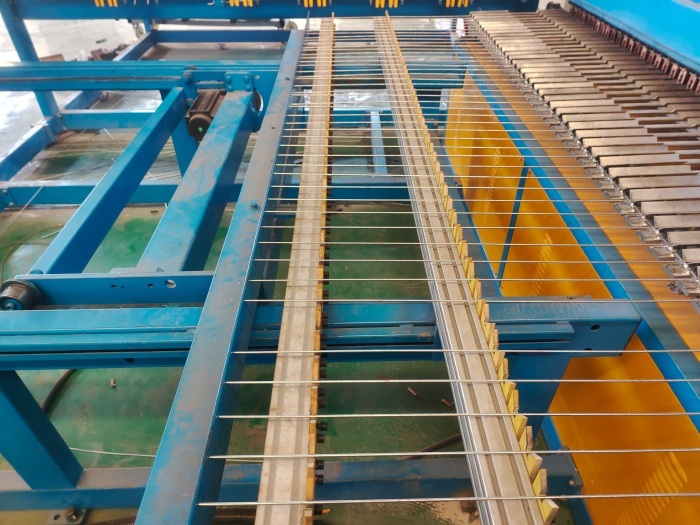

صور آلة لحام شبكة الأسلاك
