القدرة على الانحناء عبر الإنترنت 60 قطعة / ساعة حجم الشبكة 50 * 200mm شبكة السياج آلة لحام
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DIXUN |
| إصدار الشهادات | CE & ISO 9001:2015 |
| رقم الموديل | دي اكس-2500FA |
| الحد الأدنى لكمية | مجموعة واحدة |
| تفاصيل التغليف | سيتم تحميل قطع الغيار وخزانة التحكم في صندوق خشبي. الآلة الرئيسية هي التعبئة العارية. تحتاج إلى حاوي |
| وقت التسليم | 30 يوم عمل |
| القدرة على العرض | 5 مجموعات شهريا |
تفاصيل المنتج
| اسم المنتج | آلة لحام شبكة السياج | القدرة الإنتاجية | 50-60 لوحة في الساعة |
|---|---|---|---|
| سرعة اللحام | 60-75 صف/دقيقة | نظام التحكم | بلك |
| محول اللحام | 160 كيلو فولت أمبير * 9 قطع | حجم قطب اللحام | 35 * 35 * 18 ملم |
| سحب نظام شبكة | بواسطة محرك سيرفو | محرك سحب الشبكة | 3.0 كيلو واط |
| حجم السياج | 1530*2500 ملم | حجم الشبكة | 50*200 مللي متر |
| قطر السلك الطولي | 3-6MM | قطر السلك العرضي | 3-6MM |
| إبراز | 60 قطعة/ساعة لحام شبكة السياج,50x200mm آلة لحام السياج,حامس شبكة السياج التلقائي |
||
منتوج وصف
القدرة على الانحناء عبر الإنترنت 60 قطعة / ساعة حجم الشبكة 50 * 200mm شبكة السياج آلة لحام
إدخال آلة لحام شبكة السياج
آلة لحام شبكة السياج هي جديدة، عالية الأتمتة أجهزة لحام شبكة الأسلاك التي طورتها شركتنا.ويتضمن التحكم الكهروميكانيكي المتقدم وتكنولوجيا لحام المقاومة (بما في ذلك الاندماج والحام نقطة) التي تم تحسينها في السنوات الأخيرة، وهي مصممة لتلبية احتياجات السوق المحلية. مع تصميم هيكلي وحدات، هذه الآلة تسهل التحديثات المستقبلية والتغييرات الوظيفية،توفير المرونة للتكيف مع متطلبات العملاء المتغيرة.
وفقا لهيكلها، فإنه ينقسم إلى سبعة أقسام رئيسية: الطولية سلك هوبر التغذية التلقائية، ترتيب المواد التلقائية، آلة لحام الشبكة الرئيسية،سلك عريضي ينزلق تلقائيًا، نظام سحب الشبكة الدورية، آلة الانحناء التلقائية (الانحناء عبر الإنترنت) ، نظام تراكم شبكة السياج.توفير كفاءة عالية من حيث التكلفة.
خصائص آلة لحام شبكة السياج
1. يوفر المحرك ضغط لحام مرن لقطع الأسلاك الطولية والعرضية. بالمقارنة مع علامة تجارية محلية من معدات لحام تعمل بالهواء المضغوط،لديه لحام مستقر، أقل رشات، سرعة لحام سريعة، استثمارات أولية منخفضة، تكلفة التشغيل والصيانة وانخفاض الضوضاء في المصنع.
2إن رسم الشبكة الميكانيكي المتبادل يوفر مساحة ورشة العمل لإنتاج الشبكة ويحسن دقة الأبعاد للشبكة.
3يمكن أن تتحرك هولبر الفراغ الأفقي إلى اتجاه منفذ الشبكة ككل،الذي يوفر مساحة تشغيل لتعديل المعدات ويحسن إلى حد كبير من كفاءة التعديل عند تغيير مواصفات الشبكة.
4.تعتمد خزانة التوزيع الكهربائي نظام التحكم المبرمجة PLC لجعل عملية التحكم أكثر دقة.
5جهاز التغذية التلقائي هو آلية تحل محل وضع الأسلاك اليدوية أثناء إنتاج لوحة الشبكة. يضع العمال الأسلاك المستقيمة مسبقاً ويقطعونها على منصة التغذية التلقائية.الجهاز، مدفوعة بقوة المحرك ، ثم تنقل الأسلاك إلى سلة تخزين حاوية زيادة المواد.
6بعد عملية التغذية التلقائية، يتم وضع الأسلاك المسبقة المباشرة والقطعة في سلة تخزين حاوية زيادة المواد.مدفوعة بقوة المحرك، يحقق سلك إسقاط وترتيب العمل. الأسلاك أسقطت تسقط تلقائيًا في خروط الحد، وبالتالي توفير العمل.
7كمكون أساسي لتشكيل ألواح الشبكة، تستخدم آلة اللحام الرئيسية كتل كروم زيركونيوم-نحاس عالية التوصيل، مما يوفر مقاومة ارتداء متفوقة.
8يتم التحكم بها بواسطة PLC ، يستخدم حبل الحبل العرضي محركًا لدفع دوران قرص قبضة السلك ، ويحقق عمل إسقاط السلك.
9تتحرك عربة سحب الشبكة ذهابًا وإيابًا ضمن نطاق سفرها لأداء عمل رسم الشبكة. وهذا يقلل من مقاومة اللحام ويوفر المساحة.
10. يسمح الانحناء التلقائي للعمل بكفاءة عالية ومتواصلة. فإنه يلغي الحاجة إلى نقل خارج الاتصال والموضع الثانوي،تتصل بسلاسة مع العملية السابقة لتحقيق التدفق الآليهذا يحسن بكثير كفاءة الإنتاج مع تجنب مخاطر السلامة المرتبطة بالتعامل اليدوي.
11. بعد الانتهاء من لحام، وحدة التراص الشبكة سوف التقاط ورفع الشبكة وتراص على عربة تلقائيًا. محرك سيرفو التحكم في رفع الشبكة. محرك سيرفو التحكم في الشبكة تتحرك.
مزايا آلة لحام شبكة السياج
1طول السياج (ارتفاع السياج) يمكن تعديله تعسفيا 1000-2500 مم.
2يتم إضافة جهاز اهتزاز إلى نظام تغذية الأسلاك المتقاطعة لمنع تلف الأسلاك.
3السلك الرئيسي والسلك العرضي موقف دقيق، لوحة الشبكة مسطحة، ثقب الشبكة هو القياسية.
4المسافة بين الأسلاك المتقاطعة يتم تعديلها من خلال الشاشة اللمسية ، يمكن تعيين أحجام مختلفة للشبكة في نفس الشبكة.
5تتحرك المحركات العليا والسفلية لجهاز الانحناء في نفس الوقت لتوفير الوقت.
6يمكننا بسهولة ضبط تيار اللحام عندما نحتاج لحام قطرات الأسلاك المختلفة.
7نظام تغذية الأسلاك تمت إضافة هوبر، والتي يمكن أن تضع 1 طن من الأسلاك.
8يمكننا تعيين الإخراج وإيقاف الآلة تلقائيا بعد الانتهاء من إنتاج الشبكة.
9تغذية الأسلاك، لحام الشبكة، ثني الشبكة، تراكم الشبكة تعمل معا. كفاءة الإنتاج العالية.
10نظام التراص الروبوتي يمكن أن يضع الشبكة بدقة وسرعة، وتوفير تكلفة العمل.
المعلمات التقنية لجهاز لحام شبكة السياج
| أقصى قطر سلك اللحام | 3-6ملم |
| إمدادات الطاقة | 200kVA |
| المسافة من الطاقة إلى الآلة | 100 متر |
| حجم الكابل | أسلاك نحاسية 95mm2 |
| سرعة اللحام | ماكس.75 صف في الدقيقة |
| محول لحام | 160kva*9قطعة |
| ارتفاع السياج | ماكس. 2500ملم |
| طول السياج | ماكس 3000 مم |
| مساحة الأسلاك الطولية | 50-200ملم |
| مساحة الأسلاك العرضية | 50-200ملم |
| مصدر لحام | أسطوانة الهواء |
| مساحة الأرضية المطلوبة | 30*10m |
| نظام الشبكة السحب | بواسطة محرك الخدمة |
| نوع الأسلاك الطولية | الأسلاك المقطعة مسبقاً |
| نوع الأسلاك العرضية | الأسلاك المقطعة مسبقاً |
تطبيق آلة لحام شبكة السياج
يتم استخدام آلة لحام شبكة السياج الحاجز بشكل رئيسي لسلاسل الطرق السريعة ، وسلاسل السكك الحديدية عالية السرعة ، وسلاسل الهندسة البلدية ، وبناء المطارات ، إلخ.

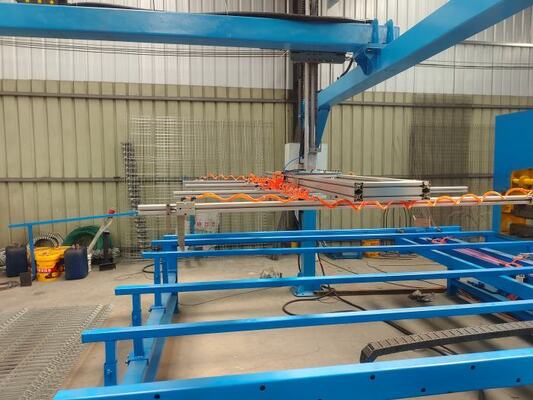

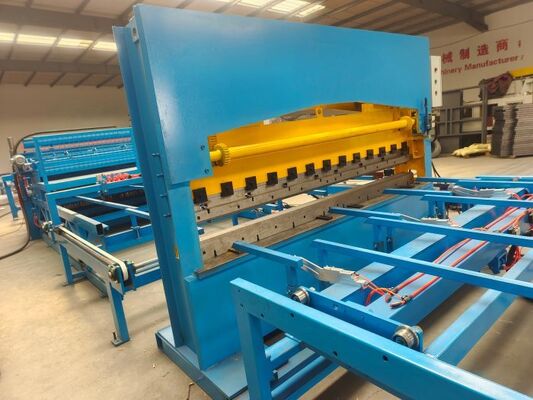

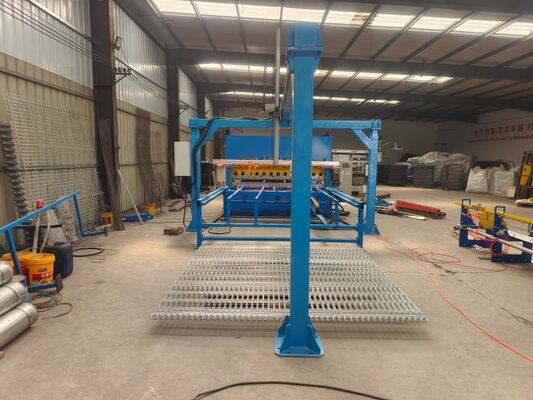

صور آلة لحام شبكة السياج
