الحاجز حجم 1530 * 2500mm التلقائي الانحناء الطريق السريع الحاجز 3d حاجز شبكة آلة لحام

حجم السياج 1530 * 2500 مم آلة لحام شبكة السياج الأوتوماتيكية بيند الطريق السريع ثلاثية الأبعاد

مقدمة لآلة لحام شبكة السياج ثلاثية الأبعاد

إن آلة لحام شبكة السياج عبارة عن معدات لحام شبكية سلكية جديدة ومؤتمتة للغاية تم تطويرها من قبل شركتنا. إنها تشتمل على التحكم الكهروميكانيكي المتقدم وتكنولوجيا اللحام بالمقاومة (بما في ذلك اللحام بالصهر واللحام النقطي) التي تم تحسينها في السنوات الأخيرة، وهي مصممة لتلبية احتياجات السوق المحلية. تتميز هذه الماكينة بتصميم هيكلي معياري، وتسهل الترقيات المستقبلية والتعديلات الوظيفية، مما يوفر المرونة للتكيف مع متطلبات العملاء المتطورة.

آلة لحام شبكة السياج تحتفظ بالجسم الرئيسي لآلة اللحام الأصلية. يتم تركيب هيكل آلة لحام الشبكة الترددية على جانب واحد من الجسم الرئيسي لآلة اللحام، ويتم تركيب آلة تغذية الأسلاك الأوتوماتيكية على الجانب الآخر. يتم تركيب آلة ترتيب المواد الأوتوماتيكية بشكل ثابت على جانب آلة تغذية الأسلاك الأوتوماتيكية بعيداً عن الجسم الرئيسي لآلة اللحام. من خلال دمج عربة التغذية، القادوس، آلية إمساك الأسلاك، وآلية ترتيب الأسلاك، فإنها تحل محل ترتيب الأسلاك اليدوية التقليدية، وبالتالي تحسين كفاءة العمل لآلة الشبكة الملحومة.

وفقًا لهيكلها، فهي مقسمة إلى سبعة أقسام رئيسية: التغذية الأوتوماتيكية لقادوس الأسلاك الطولية، ترتيب المواد تلقائيًا، آلة لحام الشبكة الرئيسية، الإسقاط التلقائي لقادوس الأسلاك المستعرضة، نظام سحب الشبكة الدورية، آلة الثني الأوتوماتيكية (الانحناء عبر الإنترنت)، نظام تكديس شبكة السياج. إنها تتميز بتصميم جديد، إطار آلة قوي، وتشغيل سهل الاستخدام، مما يوفر فعالية عالية من حيث التكلفة.

مميزات آلة لحام شبكة السياج ثلاثية الأبعاد

1. إن التقطيع الأوتوماتيكي لقادوس السلك الأفقي يقلل بشكل كبير من كثافة اليد العاملة.

2. الجهاز لديه وظيفة الكشف عن الأسلاك الأفقية. عندما لا يقع السلك الأفقي في موضع اللحام، ستتوقف الآلة تلقائيًا؛

3. يوفر المحرك ضغط لحام مرن لتقاطع الأسلاك الطولية والعرضية. بالمقارنة مع العلامة التجارية المحلية لمعدات اللحام التي تعمل بالهواء المضغوط، فهي تتميز باللحام المستقر، والتناثر الأقل، وسرعة اللحام السريعة، والاستثمار الأولي المنخفض، وتكلفة التشغيل والصيانة والضوضاء المنخفضة في المصنع.

4. رسم الشبكة الترددية الميكانيكية يوفر مساحة ورشة العمل لإنتاج الشبكات ويحسن دقة أبعاد الشبكة.

5. يمكن أن يتحرك قادوس التقطيع الأفقي إلى اتجاه مخرج الشبكة ككل، مما يوفر مساحة تشغيل لتعديل المعدات ويحسن بشكل كبير من كفاءة التعديل عند تغيير مواصفات الشبكة.

6. خزانة التوزيع الكهربائية تعتمد نظام التحكم القابل للبرمجة PLC لجعل عملية التحكم أكثر دقة.

7. جهاز التغذية الأوتوماتيكي عبارة عن آلية تحل محل وضع الأسلاك اليدوي أثناء إنتاج الألواح الشبكية. يقوم العمال بوضع الأسلاك المقطوعة والمقوّمة مسبقًا على منصة التغذية الأوتوماتيكية. يقوم الجهاز، الذي يتم تشغيله بقوة المحرك، بنقل الأسلاك إلى صندوق تخزين قادوس زيادة المواد.

8. بعد عملية التغذية الأوتوماتيكية، يتم وضع الأسلاك المقطوعة والمقوّمة مسبقاً في صندوق التخزين الخاص بقادوس زيادة المواد. إن دوران قرص إمساك الأسلاك، مدفوعًا بقوة المحرك، يحقق عملية إسقاط الأسلاك وترتيبها. تقع الأسلاك المسقطة تلقائيًا في الأخاديد المحددة، وبالتالي توفير العمالة.

9. باعتبارها المكون الأساسي لتشكيل اللوحة الشبكية، فإن آلة اللحام الرئيسية تستخدم كتل النحاس والزركونيوم والكروم ذات الموصلية العالية، مما يوفر مقاومة فائقة للتآكل.

10. يتم التحكم فيه عن طريق PLC، قادوس السلك المستعرض يستخدم محرك لدفع دوران قرص إمساك السلك، لإنجاز عملية إسقاط السلك.

11. تتحرك عربة سحب الشبكة ذهابًا وإيابًا ضمن نطاق السفر الخاص بها لتنفيذ عملية سحب الشبكة. وهذا يقلل من مقاومة اللحام ويوفر المساحة.

12. الانحناء الأوتوماتيكي يتيح التشغيل بكفاءة عالية ومستمر. فهو يلغي الحاجة إلى النقل دون الاتصال بالإنترنت وتحديد المواقع الثانوية، والاتصال بسلاسة مع العملية السابقة لتحقيق التدفق الآلي. يؤدي هذا إلى تحسين كفاءة الإنتاج بشكل كبير مع تجنب مخاطر السلامة المرتبطة بالتعامل اليدوي.

13. آلة لحام شبكة السياج 3D تعتمد معالجة تكديس الشبكة مما يقلل بشكل كبير من العدد المطلوب من العمال وكثافة اليد العاملة.

المعلمات الفنية لآلة لحام شبكة السياج ثلاثية الأبعاد

تطبيق آلة لحام شبكة السياج ثلاثية الأبعاد

آلة لحام شبكة سياج الدرابزين تستخدم بشكل رئيسي في أسوار الطرق السريعة، أسوار السكك الحديدية عالية السرعة، الأسوار الهندسية البلدية، بناء المطارات، إلخ.

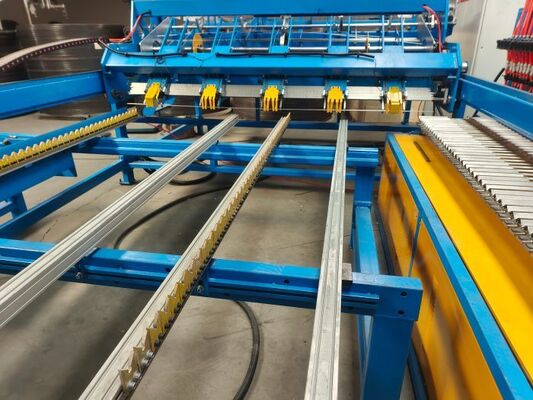

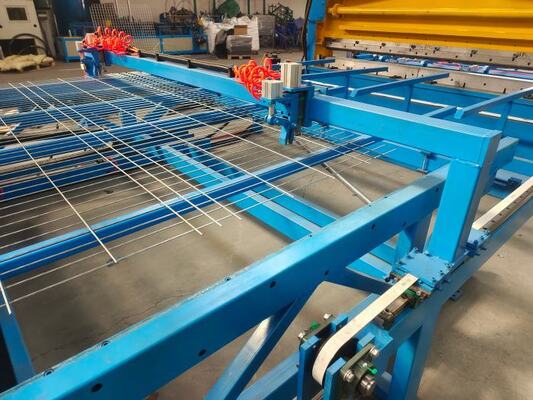

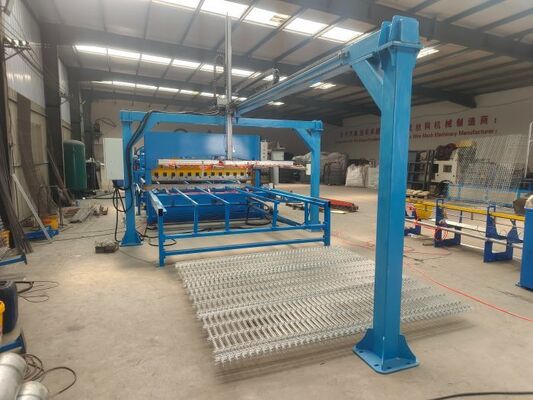

صور لآلة لحام شبكة السياج ثلاثية الأبعاد
