آلة لحام شبك سياج بارتفاع 2.5 متر، بفتحة 50x200 مم

فتحة الحجم 50x200mm ارتفاع السياج 2.5m سدادة شبكة السياج

مقدمة آلة لحام شبكة السياج:

يتم تطوير هذه آلة لحام شبكة السياج وإنتاجها من قبل الفريق الفني الصيني والمهندسين الأوروبيين جنبا إلى جنب مع تجربة استخدام العملاء.خط الإنتاج بأكمله متقدم جداً وكل نظام تم تحسينه كثيراً.

نظام تغذية الأسلاك خط دقيق جدا، ويمكن أن يكون الطول نطاق 75-2500 مم، ويتم التحكم في نظام الشبكة السحب، ونظام نقل الشبكة ونظام ثني الشبكة بواسطة محركات الخدمة المختلفة،يمكن أن يحسن كثيرا من سرعة الإنتاج.

نظام الانحناء يتبنى آلة الانحناء عالية السرعة، والقوالب العليا والسفلية تتحرك في نفس الوقت لإنتاج عالية الكفاءة.

يعتمد نظام تراكم الشبكة نظام تراكم الروبوت الذكي. ميزته هي أنه يمكن أن يضع الشبكة بدقة وبسرعة ، وتقليل العمالة وتوفير التكاليف.

 مزايا آلة لحام شبكة السياج:

1طول الشبكة (ارتفاع السياج) يمكن تعديله تعسفيا 1000-2500 مم.
2يتم إضافة جهاز اهتزاز إلى نظام تغذية الأسلاك المتقاطعة لمنع تلف الأسلاك.
3السلك الرئيسي والسلك العرضي موقف دقيق، لوحة الشبكة مسطحة، ثقب الشبكة هو القياسية.
4المسافة بين الأسلاك المتقاطعة يتم تعديلها من خلال الشاشة اللمسية ، يمكن تعيين أحجام مختلفة للشبكة في نفس الشبكة.
5تتحرك المحركات العليا والسفلية لجهاز الانحناء في نفس الوقت لتوفير الوقت.
6يمكننا بسهولة ضبط تيار اللحام عندما نحتاج لحام قطرات الأسلاك المختلفة.
7يمكننا تعيين الإخراج وإيقاف الآلة تلقائيا بعد الانتهاء من إنتاج الشبكة.
8تغذية الأسلاك، لحام الشبكة، ثني الشبكة، تراكم الشبكة تعمل معا. كفاءة الإنتاج العالية.
9نظام التراص الروبوتي يمكن أن يضع الشبكة بدقة وسرعة، وتوفير تكلفة العمل.

تفاصيل آلة لحام شبكة السياج

1. نظام تغذية الأسلاك الطولية هو تصميم جديد ، والتي يمكن أن تضع الأسلاك الطولية بسرعة ودقة ، إنذار تلقائي في حالة الفشل. الأسلاك الطولية مع حمولة مسبقة.والتي يمكن أن تحمل 1500 كيلوغرام من الأسلاك.

2هذا جهاز دفع الأسلاك الطولية مصمم خصيصا لجعل الأسلاك الطولية تصل بدقة إلى الموقف المحدد وضمان أن معيار الشبكة ليس لديه خطأ.

3يستخدم الاتصال بين محول اللحام والإلكترودات كتلة النحاس بدلاً من ورقة النحاس الناعمة ، والتي لها جودة أفضل وتأثير موصل.

4الالكترود وقاعدة النحاس كلها مصنوعة من النحاس عالية الكروم (CuCrZr) ، وهو مادة سبيكة خاصة مع مقاومة الارتداء ومقاومة درجة الحرارة العالية.زيادة عمر الخدمة من الأقطاب الكهربائية.

5السحب الشبكة مرارا وتكرارا هو لسحب السلك عبر لحام من الشبكة وفقا المعلمات التي حددها البرنامج، ووفقا لطول الشبكة، فإنه يمكن أن يدرك الشبكة سحب مرارا وتكرارا، بحيث يتم سحب الشبكة بأكملها تماما.يتم تشكيل جهاز سحب الشبكة مرارا من الشبكة سحب الإطار السفلي، إطار سحب شبكة متحركة ، عربة سحب شبكة ، وأنبوب دعم. الجانبين من إطار قاعدة شبكة الأسلاك هي قوالب توجيه إطار شبكة الأسلاك المتحركة ،يمكن نقله 600 ملم بعيدا عن الحاسوب الرئيسي، والتي هي مريحة للصيانة والتشغيل. قوة التحرك من إطار سحب الشبكة هو أسطوانة قياسية قطرها 50 مم.يتكون الإطار السحب المتحرك من إطارات لحام جانبيين ودعم وسطيتم تثبيت مجموعتين من قنوات القفل الهوائية في الاتصال مع آلة لحام اللحام لضمان دقة موقع إطار سحب الشبكة أثناء العمل.أسطوانتان بمساحة 40 ملمهناك مجموعة من أجهزة مكافحة القفل الميكانيكية في الاتصال بين الإطار المحمول والإطار السفلي لتحسين سلامة المشغل.مجهزة بـ 6 مجموعات من الخطافات السحبية للشبكة الهوائية، مجموعة من جهاز القوة رفع حزمة الجيب، الاختيار اليدوي قوة أسطوانة مع قطر رقيق من 25 ملم، قوة رفع الجيب هو 1 قطر الاسطوانة.

6يستخدم هذا الجهاز لدفع الشبكة لدفع لوحة الشبكة تحت آلة الانحناء.

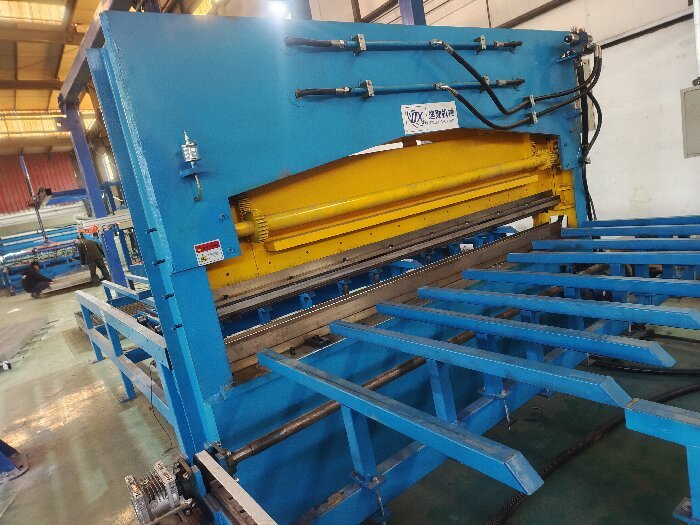

7.هذه آلة الانحناء يمكن أن تنحني على الانترنت الشبكة لوحة تلقائية، توفير العمالة وتوفير كفاءة عالية.

8.جهاز الشبكة السحب سحب لوحة السياج 3D بعد الانحناء.

9.يمكن لجهاز تجميع شبكة الروبوت أن يقوم بتجميع شبكة السياج ثلاثية الأبعاد بدقة ونظافة ، وتسهيل التعبئة وتخفيف تكلفة العمل. يمكن أن يعدل بذكاء ارتفاع تجميع الشبكة.

10.محرك الخطوة يدفع جهاز نوع القرص لإسقاط الأسلاك العرضية تلقائيًا. جهاز الأسلاك العرضية المتخزين لديه قدرة أكبر ويمكنه تحميل أقصى 1.5 طن من الأسلاك.الدرج السلكية العابرة هو جهاز تغذية التي ترسل مستقيمة ويقطع قضبان الفولاذ الطول الثابت في موقف الكترود لحام من آلة لحام الرئيسية وفقا لاحتياجات الحامأكبر ميزة لهذه الحافلة هي أنها مجهزة بسيلو تخزين سلك متقاطع وجهاز تغذية أوتوماتيكي.الذي يقلل من تغذية اليدوية والمواد الثانوية ويحسن كفاءة الإنتاج.

11يتكون هذا الدرج من سلم منصة، وعلبة التخزين، والهبوط الدرج، والتي يتم تثبيتها على إطار سحب الشبكة المدورة.هناك سلم على جانبي منصة هوبر لسهولة التشغيليتم تجهيز صندوق التخزين بمجموعة من الأدوات المتحركة المغناطيسية. عند الدوران ، يتم امتصاص قضبان الفولاذ على الأدوات وإرسالها إلى صندوق التخزين والتخزين.يتم تجهيز صندوق تخزين المواد مع مفتاح اكتشاف الموقع للتحكم في ما إذا كانت هناك حاجة إلى مواد إضافية وفقا لكمية المواد المعدة. يستخدم الحافل الذي يسقط حزمة على شكل قرص للحفاظ على السلك بدقة ، وتغذية كل سلك عرضي بالتساوي في موقف الدفع واحدًا تلو الآخر وفقًا لاحتياجات اللحام.قوة السلك هو 13محرك خطوة ذو 5 نطارات

12. يتم تجهيز آلة لحام شبكة السياج مع خزانة التحكم الرئيسية المستقلة ومحرك التشغيل. استخدام نظام التحكم PLC قابلة للبرمجة، واجهة تشغيل الشاشة اللمسية. عملية سهلة.

المعلمات التقنية لجهاز لحام شبكة السياج:

تطبيقات آلة لحام شبكة السياج:

شبكة السياج لديها مجموعة واسعة من التطبيقات. اعتمادا على نوعها ومواصفاتها، يمكن استخدامها في المواقف التالية:
1قطاعات النقل مثل الطرق والسكك الحديدية والجسور والطرق السريعة: في هذه المناطق، تلعب الدرابزين دورا في الحماية والعزلة، ومنع الحوادث بفعالية.الحواجز على الطرق السريعة يمكن أن تمنع السيارات من فقدان السيطرة والهروب من الطريقلضمان سلامة المشاة.
2موقع البناء، وخاصة حول حفرة الأساس: في مواقع البناء، تعمل الدرابزين كإجراءات أمنية لمنع المخاطر العرضية أثناء البناء.الحواجز المحيطة بحفرة الأساس يمكن أن تمنع العمال من السقوط وتعزل أيضا موقع البناء لمنع دخول الموظفين غير المرخص لهم.
3أماكن عامة مثل الحدائق والمجتمعات والمدارس: يمكن استخدام شبكات الحراسة لفصل وتجميل البيئة وتنظيم مسارات المشاة والمركبات. على سبيل المثال،يمكن استخدام شبكات الحراسة للحديقة لتقسيم أسرة الزهور والعشب، بمثابة حاجز ووسيلة للتجميل.
4في المصانع والمستودعات ومواقف السيارات وغيرها من الأماكن: يمكن استخدام الحواجز لحماية وتأمين المعدات والمرافق. على سبيل المثال،يمكن استخدام السياجات العزلة للمستودع لعزل بين داخل مستودع ورشة العمل ومطارات السوق.
5أماكن الرياضة مثل الملاعب وملاعب كرة السلة وملاعب كرة القدم: شبكة حواجز ملعب كرة السلة لها خصائص مكافحة الشيخوخة ومقاومة التآكل ، سطح مسطح ،ويكون أقل عرضة للتشوه بسبب تأثير القوة الخارجيةيستخدم على نطاق واسع في الملاعب وملاعب كرة السلة وملاعب كرة القدم ، إلخ.
6مزرعة الحيوانات: يمكن لشبكة الحيوانات أن تلعب دورًا فعالًا للغاية في حماية المزرعة ومراقبتها ، ومنع الحيوانات من الهروب.

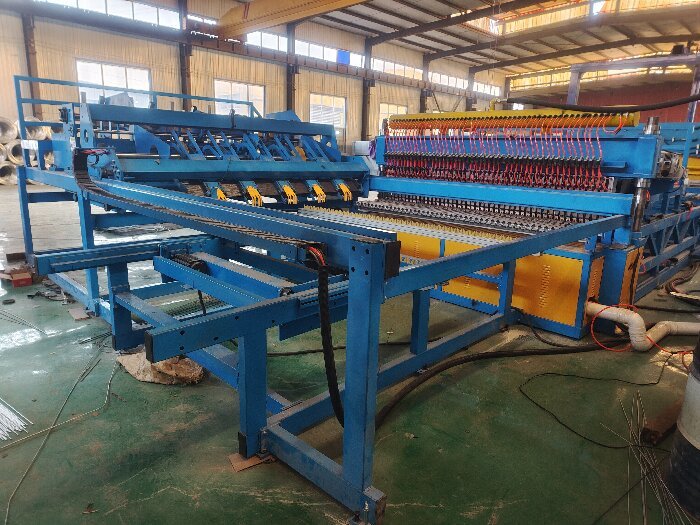

صور آلة لحام شبكة السياج:
