سرعة الإنتاج 15m / S آلة سحب الأسلاك الفولاذية 22KW
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xاسم المنتج | آلة سحب الأسلاك المستقيمة | حالة | جديد |
---|---|---|---|
قطر المخرج | 2.0 ملم | قطر المدخل | 6.5 ملم |
لون | متطلبات العملاء | سرعة | 15 م / ث |
مادة الأسلاك | منخفض الكربون الصلب | محرك | 22 كيلو واط |
قطر الاسطوانة | 560 ملم | وزن الآلة | 18000 كجم |
تسليط الضوء | آلة سحب الأسلاك الفولاذية 15m / S,آلة سحب الأسلاك الفولاذية 22KW,آلة سحب الأسلاك المعدنية 22KW |

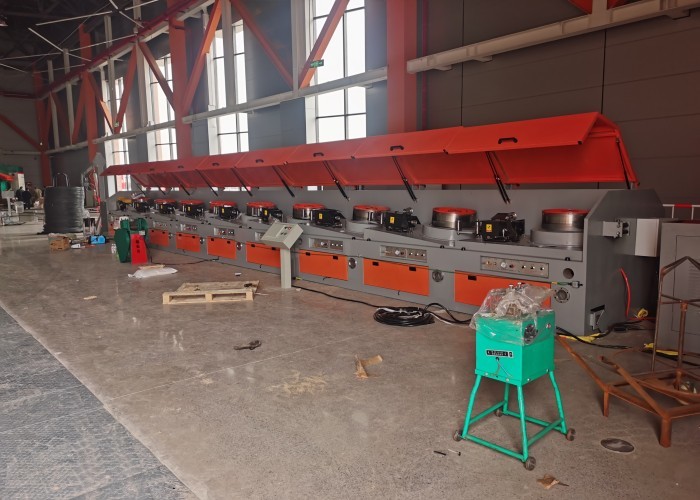

سرعة إنتاج المحرك 22KW 15m / S آلة سحب الأسلاك بخط مستقيم
مقدمة لآلة سحب الأسلاك بخط مستقيم:
تتميز آلة سحب الأسلاك بخط مستقيم بوظائف التفاعل بين الإنسان والحاسوب (HMI) ، والحماية من الحرارة الزائدة للمحرك ، وحماية ضغط الماء غير الطبيعي ، وعدد الطول ، والتنبيه على الطول وعرض الانهيار ، وما إلى ذلك. تبريد الهواء ، لإحداث تأثير تبريد أفضل.يجعل ضبط السرعة باستخدام محولات التردد المتغيرة AC و PLC من SIEMENS اختيارًا متطورًا للمكونات الكهربائية ، مع خصائص كفاءة أعلى وتشغيل أسهل وأتمتة عالية ونطاق تقني أوسع.
1. قطر كابستان: 560mm. العلاج: رش كربيد التنجستن ، ارتفاع الرش: 100mm.24months وقت الضمان ، لا حاجة للتجديد خلال فترة الضمان
2. محرك آلة السحب: 22kw * 13pcs (محرك مقلوب مع مروحة)
3. وضع الإرسال: علبة التروس متوفرة على جميع الكتل.
4. التحكم في الشد: سيتم توفير مستشعر كسر الأسلاك على جميع الكتل ، ونستخدم ذراعًا هوائيًا للتحكم في التوتر ، وكل البكرة عبارة عن طلاء كربيد التنجستن.(5) سيتم توفير خط أنابيب مدخل منفصل لتبريد مياه الأسطوانة وتبريد مياه القوالب. تحتوي جميع براميل السحب وصندوق القوالب على نظام تبريد مائي.(6) التصميم الأول لصندوق القوالب هو استخدام قالب ضغط الدوران مع خلاط تزييت ، وتثبيت صندوق قالب التوازن مع تبريد مباشر بالماء.(7) البكرة المتعددة (النوع الثابت والمتأرجح) سيتم توفير وحدة راقصة بها مستشعر من النوع غير المتصل بين كتلة التشطيب والملف من أجل النقل السلس للسلك إلى الملف.(8) غطاء الأمان على أسطوانة السحب غطاء كامل.(9) وزن الماكينة: 19550 كجم
5. حجم الآلة: 17.5 * 1.82 * 1.3 م (الطول * العرض * الارتفاع)
مزايا آلة سحب الأسلاك بخط مستقيم:
1. A / C العاكس: ماركة INVT ، 22kw * 13 قطعة
2. PLC: INVT / ماركة ميتسوبيشي اليابان
3. الاستشعار: العلامة التجارية LANBAO من العلامة التجارية الصينية الأعلى
4. شاشة تعمل باللمس: شاشة ملونة 10 بوصة ، ماركة Weinview تايوان ، الصين.
DX560 فيل أنف لفائف
1. القيادة بواسطة حزام شكل V مجتمعة.
2. قطر الكتلة: 560mm ، رش كربيد التنجستن بالكامل.كتلة مزدوجة
3. مع محرك التيار المتردد وجهاز تحكم العاكس
4. مع 2 قطعة من سلة التحميل و 2 قطعة عربة
5. قوة المحرك: 15 KW
6. الفرامل: قرص الفرامل ، تعمل بالهواء المضغوط
7. السرعة: التكيف مع خط الرسم
8. وزن الآلة: 2260kg
مميزات آلة سحب الأسلاك بخط مستقيم:
1. محرك: آلة سحب الأسلاك بخط مستقيم ، الطاقة بواسطة محرك التردد AC من خلال أحزمة V ضيقة ذات وصلة عالية التردد ، تنتشر بواسطة المخفض المقوى إلى كابستان.أو الطاقة عن طريق محرك تردد التيار المتردد من خلال حزام V ضيق مشترك عالي التردد إلى كابستان.
2. الفرامل: مثبت الفرامل على بكرة المحرك ، والتوقف السريع أو آلة سحب الأسلاك في حالات الطوارئ ، والتي يمكن أن الفرامل بشكل فعال.دورها ليس فقط كمكبح ، ولكن أيضًا لمنع الفرامل العكسية للبكرة ، قم بتحرير المقطع بالقرب من أسطوانة الفرامل المشبكية للتحكم في صمام الملف اللولبي.
3. كابستان: المادة هي فولاذ ZG45 ، السطح ملحوم بالتراكم ، السطح سطوع ، أملس ، ارتفاع السطح المقاوم للاهتراء 150 مم ، عمر خدمة طويل.ارتفاع المحور 150-200 مم.
4. رسم صندوق القوالب: صندوق القوالب عبارة عن هيكل ملحوم ، إلى تجويفين.يتم تثبيت بكرة التوجيه في الجانب للتأكد من أن السلك الفولاذي يمكن أن يدخل مباشرة في قالب السحب ، ويجب ضبط حامل القالب على ظل السلك للدخول إلى أسطوانة ضبط أسطوانات الرسم المثبتة في نهاية مدخل أسطوانة ضبط قاعدة القالب بواسطة أسطوانة صغيرة ضع الطاقة ، وضبط تأرجح الأسطوانة ، بحيث تعمل إشارة خرج المستشعر المقابلة لضبط سرعة التغيير.ضبط شد سلك الأسطوانة عن طريق تعديل تغيير ضغط الهواء ، نطاق التنظيم 0.15-0.6Mpa.صندوق القالب مجهز أيضًا بجهاز التحريك.ضبط جانب الأسطوانة من صندوق القالب ، محرك يعمل بالسعة أحادي الطور لمخفض التروس من خلال ضرس ، تم تمرير الطاقة إلى ذراع التحريك لتحريك صندوق القالب ، ومسحوق التشحيم ، دون التكتل يؤثر على التشحيم.
5. جهاز وضع القفز: عندما يكون معدل الضغط الكلي لمواصفات السلك المسحوب أقل من الأوقات المطلوبة للرسم ، يمكن أن يرمي الرسم.مبادئ وضع الرفض: المدخل صغير ، والمخرج جيد ، ثم يتم إلقاؤه أمام التمريرات ؛المدخل كبير ، والمخرج خشن ، ثم يتخلف عن الزمن.عند الحاجة إلى تفريغ القالب ، فإن السلك الفولاذي بعد الحاجة إلى صندوق وضع الماكينة في وضع القفز ، ومن ثم في الحاجة التالية لسحب صندوق القالب بحيث يمكن أن يكون السلك ضمن السكتة الدماغية الفعالة لأرجوحة الذراع ، وبالتالي ضمان المستشعر يمكن الكشف عنها وضبطها لتتناسب مع سرعة البكرة المجاورة.
6. تبريد الكابستان: داخل الكابستان يستخدم تبريد الماء ذو الشق الضيق ، حلقة التبريد المثبتة في الجسم ، يمر الكابستان من خلال المغزل ، عندما يتدفق الماء بسرعة عالية ، أثناء الاضطرابات المائية ، وينبعث من الفجوة الضيقة بسرعة عالية ، كفاءة عالية في نقل الحرارة ، بحيث تبرد القوائم ؛خارج الكابستان ، استخدم تبريد الرياح بواسطة المروحة.تركيب إمالة كابستان ، قم بزيادة سلك منتج الكابستان لتمديد السلك ووقت التبادل الحراري للهواء.
7. تبريد القالب: يستخدم قالب الرسم المبرد بالماء المباشر المفتوح ، اضبط صمام المدخل للتحكم في ارتفاع الماء ، عندما تحتاج إلى استبدال قوالب سحب الأسلاك ، أغلق صمام المدخل ، إفراغ الماء بسرعة ، ثم قم بتغيير الوضع ، قبل وبعد أن يموت سحب الأسلاك ، تتوفر الأختام لوحة نحاسية أو وسادة ألمنيوم.
المعلمات الفنية لآلة سحب الأسلاك بخط مستقيم:
أغراض | وحدة | DX9 / 900 | DX9 / 800 | DX9 / 700 | DX10 / 560 | DX10 / 400 |
قطر الاسطوانة | مم | 900 | 800 | 700 | 560 | 400 |
عدد ممر الرسم | ن | 9 | 9 | 9 | 10 | 10 |
قطر سلك المدخل | مم | 14-8 | 10-8 | 8-6.5 | 6.5-5.5 | 3.5-2.5 |
قطر سلك المخرج | مم | 5-3 | 5-3 | 3-2.5 | 2-1.5 | 1.1-0.8 |
سرعة الإنتاج | م / دقيقة | 300 | 360 | 480 | 900 | 840 |
قوة الشد | الآلام والكروب الذهنية | ≤1300 | ≤1300 | ≤1300 | ≤1300 | ≤1300 |
إجمالي نسبة التخفيض | ٪ | 87.24-85.94 | 84.00-85.94 | 85.94-85.21 | 90.53-89.29 | 90.12 |
مساحة أرضية | م | 30 * 4 | 30 * 4 | 30 * 4 | 30 * 4 | 30 * 4 |
استهلاك الطاقة | كيلوواط / ساعة | 110-90 | 90-55 | 75-55 | 37-22 | 17-7.5 |
