قدرة المحول 160KVA العرض 2.5m آلة لحام البقعة لشبكة الأسلاك
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xاسم المنتج | آلة لحام بقعة شبكة الأسلاك | حجم الحفرة | 50 * 50 مم 100 * 100 مم 150 * 150 مم 200 * 200 مم |
---|---|---|---|
عرض شبكة | 1000 مم 1200 مم ، 1500 مم ، 2000 مم ، 2500 مم | قطر السلك | 4-8 ملم |
المحرك الرئيسي | 11 كيلو واط | طول شبكة | 6 م |
عدد قطب اللحام | 51 قطعة | قدرة المحول | 160 كيلو فولت أمبير |
حجم قطب اللحام | 30 * 30 * 18 ملم | وزن الآلة | 5500 كجم |
أبعاد الآلة | 8500 * 3200 * 2100 مم | لون الجهاز | حسب طلب |
تسليط الضوء | 160KVA آلة لحام البقعة للشبكة السلكية,آلة لحام البقعة لشبكة الأسلاك 2.5m,لحام شبكة سلكية 160KVA |
قدرة المحول 160KVA عرض شبكة 2.5m شبكة سلكية آلة لحام البقعة
مقدمة من آلة لحام البقعة لشبكة الأسلاك:
تعتمد آلة لحام البقعة الشبكية السلكية تقنية التحكم الإلكتروني المتزامن في الطاقة ، ويتم إدارة وقت اللحام والتحكم المنفصل عن طريق نظام التحكم الآلي ، وواجهة الإنسان والآلة ، والتشغيل الذكي ، وإضفاء الطابع الإنساني.افصل محول اللحام لتقليل متطلبات محول الطاقة.
ميزات آلة لحام البقعة لشبكة الأسلاك:
1. نظام التحكمميتسوبيشي أو باناسونيك PLCيمكن لنظام التحكم الأوتوماتيكي ، جنبًا إلى جنب مع شاشة Weinview التي تعمل باللمس ، إدخال وعرض معلمات تشغيل المعدات بشكل ذكي وسهل التشغيل.
2. قادوس اللحمة السلكي: محرك السائر يقود الجهاز من نوع القرص لإسقاط الأسلاك تلقائيًا ، والقادوس لديه سعة كبيرة لتخزين الأسلاك بحد أقصى يصل إلى1.5 طنس.في حالة عدم وجود سلك متقاطع في القادوس ، ستتوقف المعدات عن العمل تلقائيًا.
3. إرسال آلية تغذية الأسلاك الطولية:المؤازرة محرك أنامزودة بمخفض كوكبي لتشغيل جهاز تغذية سلك الضغط الهوائي لإرسال الأسلاك إلى موضع اللحام.يتم لحام الجهاز تلقائيًا.
4. آلية سحب شبكة:محرك سيرفو ياباني باناسونيكيعمل المخفض الكوكبي الداعم على تشغيل جهاز سحب شبكة التثبيت الهوائي لضمان استقرار النظام والحجم القياسي للشبكة الملحومة.
5. تم اعتماد أقطاب لحام مبردة بالماء ونوع جديد من شبكة اللحام الخاصة بمحول تبريد الماء مع راتنجات الايبوكسي ، وهي أصغر حجمًا وأعلى في السلامة والموثوقية من المحولات التقليدية.
6. إن الأجهزة الكهربائية ذات الجهد المنخفض مصنوعة من Schneider ، وهي علامات تجارية مشهورة لضمان التشغيل الفعال والمستقر للمعدات.
7. آلة اللحام النقطي للشبكة السلكية ستتوقف عن العمل تلقائيًا إذا لم يكن هناك أسلاك متقاطعة في جهاز القادوس.
8. عندما يكون هناك عطل في الآلة ، فإن PLC سوف يقوم بالتنبيه ، وهو أمر مريح لضبط الآلة.
9. اليعبر تعديل مساحة السلكيعتمد التحكم في الكمبيوتر المصغر PLC ، على الشاشة التي تعمل باللمس. سهل للغاية ومريح للتشغيل.
نظام سحب الشبكة هوتحسب تلقائيافي دورة. لا تحتاج إلى ضبط يدوي.يمكن أن تكون سيارة سحب شبكةالعودة إلى الأصل تلقائيًابعد الانتهاء من سحب الشبكة.
المعلمات الفنية لآلة لحام البقعة للشبكة السلكية:
نموذج | DX-GWCD-2000 | DX-GWCD-2500 |
قطر السلك | 4-8 ملم | 4-8 ملم |
مساحة الأسلاك الطولية | 50-250 ملم | 50-250 ملم |
عبر الفضاء الأسلاك | 50-250 ملم | 50-250 ملم |
عدد القطب | 41 قطعة | 51 قطعة |
قدرة المحولات | 160KVA * 7 قطع | 160KVA * 9 قطع |
المحرك الرئيسي | 7.5 كيلو واط | 11 كيلو واط |
مزود الطاقة | 120 كيلو فولت أمبير | 120 كيلو فولت أمبير |
مساحة أرضية | 20 * 6 م | 20 * 6 م |
تكلفة العمالة | شخص 2 | شخص 2 |
سحب نظام شبكة | بواسطة محرك سيرفو | بواسطة محرك سيرفو |
نوع السلك الطولي | قطع مسبق | قطع مسبق |
عبر نوع الأسلاك | قطع مسبق | قطع مسبق |
نظام التحكم | PLC | PLC |
استهلاك الطاقة | 6-8kw / ساعة | 7-9kw / ساعة |
تطبيقات آلة لحام البقعة لشبكة الأسلاك:
تستخدم شبكة الأسلاك بشكل أساسي في حماية طريق مناجم الفحم والتعزيز ، والرصيف الخرساني ، ورصيف الجسر ، ومدرج المطار ، وبطانة الأنفاق ، وأرضية البناء ، والسقف ، والجدار ، والأرضية ، والأنابيب الخرسانية ، والأكوام الأرضية.
تحميل صور آلة لحام البقعة لشبكة الأسلاك:

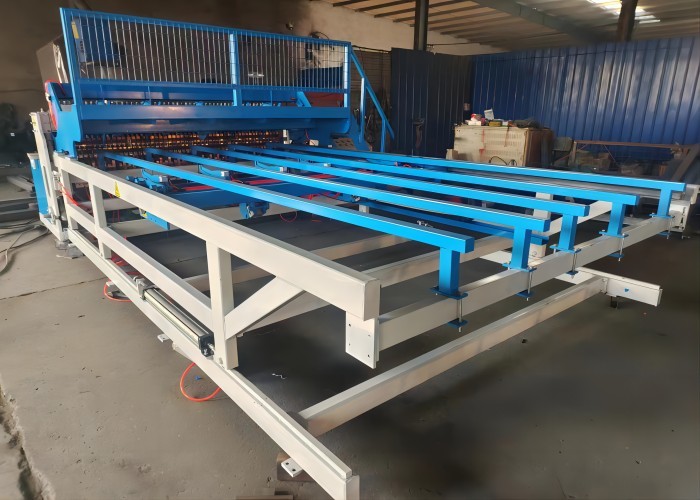

صور آلة لحام البقعة لشبكة الأسلاك:
