قطر 3-6mm هول 50-200mm سلك المعاوضة آلة
مكان المنشأ | الصين |
---|---|
اسم العلامة التجارية | DIXUN |
إصدار الشهادات | CE |
رقم الموديل | DX-GWC-2500A |
الحد الأدنى لكمية | مجموعة واحدة |
تفاصيل التغليف | <i>The fence mesh welding production line is nude packing.</i> <b>خط إنتاج لحام شبكة السياج عبارة عن |
وقت التسليم | 30 يوم عمل |
شروط الدفع | L / C ، T / T |
القدرة على العرض | 5 مجموعات شهريا |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xاسم المنتج | آلة لحام شبكة السياج | قطر السلك | 3-6 ملم |
---|---|---|---|
عرض شبكة السياج | 2500 مم | طول شبكة السياج | ماكس 3000 ملم |
مساحة الأسلاك الطولية | 50-200 ملم | عبر الفضاء الأسلاك | 50-200 ملم |
عدد قطب اللحام | 48 قطعة | قدرة اللحام | 160kva * 6 قطع |
نظام التحكم | بواسطة PLC | سرعة اللحام | 75-85 مرة في الدقيقة |
الوزن الكلي | 8.5 ت | البعد | 15 * 4 * 2.2 م |
تسليط الضوء | قطرها 3 مللي متر سلك شبكية آلة,ثقب 200 مللي متر سلك شبكية آلة,محرك سيرفو سلك المعاوضة آلة |
قطر السلك 3-6 مم حجم الثقب: 50-200 مم خط إنتاج لحام شبكة السياج
خط إنتاج لحام شبك السياج Intorudction:
تتطلب عمليات التصنيع الحديثة آلات مبتكرة ، قادرة على العمل بكفاءة عالية وبطريقة موثوقة للغاية ، من أجل تلبية المعايير العالية للعملية الاقتصادية ، يعد خط إنتاج لحام شبك السياج الأوتوماتيكي بالكامل مشروعًا جديدًا للبحث والتطوير.
ميزات خط إنتاج لحام شبكة السياج:
1. آلة اللحام الرئيسية عبارة عن جهاز يقوم بلحام الشبكة على أساس السلك الطولي والأسلاك المتقاطعة من خلال الجهد.
بوابة لحام مع شعاع علوي وسفلي لاستيعاب أسطوانات اللحام وحامل القطب السفلي في أدلة تتوافق مع الأسطوانات وحوامل الأقطاب الكهربائية وفقًا لتباعد الأسلاك الطولية.
2. سيتوقف خط إنتاج لحام شبك السياج في حالة فقد الأسلاك أو الإدخال غير الصحيح.
محول لحام بقوة 160 ك.ف.أ مع نظام تبريد مائي ، في حالة حرق الطاقة تحت درجة حرارة عالية.
تعديل ارتفاع الشعاع العلوي والسفلي لضبط شوط الأقطاب الكهربائية الأمثل وللاستخدام الأمثل للأقطاب الكهربائية
سهولة وضع أسطوانات اللحام بشكل لا نهائي عن طريق فتح بوابة اللحام بواسطة براغي سداسية.مغناطيس قابل للتعديل لوضع الأسلاك المتقاطعة المقذوفة - المراقبة الإلكترونية للسلك المتقاطع قبل كل لحام.
3. يعمل خط إنتاج لحام شبك السياج مع تغذية الأسلاك المقطوعة مسبقًا ، وتضمن أوقات التغيير القصيرة أقصى قدر من المرونة في الإنتاج اليومي.المزايا الإضافية لآلة اللحام الشبكي ناتجة عن الدرجة العالية من الصيانة سهلة الاستخدام وتكاليف الصيانة المنخفضة.أdopt 2 مجموعات جهاز مكان سلك الخط لسقوط أسلاك الخط تلقائيًا ،التصميم الأيسر بدلاً من جهاز السلك الأيمن المتساقط ، بناءً على ملاحظات العميل بأن تغذية سلك الخط ليس بسلاسة ، نقوم بتصميم وضع سقوط صف السلك بدلاً من سلك حمل لوحة الدوران. ادفع سلك الخط إلى موضع اللحام عندما يكون سلك الخط موجودًا.
4 - جهاز تغذية الأسلاك المتقاطعة مع القادوس
يحتاج السلك المتقاطع إلى قطع مسبق عن طريق آلة استقامة وقطع الأسلاك.قادوس الأسلاك المتقاطعة هذا ، مركب على عجلات ليتم نقلها من البوابة ، من أجل الفرز التلقائي ، والفصل ، وتحديد المواقع ، وإخراج مواد الأسلاك المستقيمة. سيعتمد محرك سيرفو للتحكم في سقوط السلك ، والمزيد من التحكم في وقت السقوط.يمكن لجهاز التخزين تحميل ما يقرب من 1 طن من مادة الأسلاك ، وسوف يقوم تلقائيًا بملء سلك التخزين بالكامل في قادوس السقوط التلقائي
5. جهاز ثني الشبكة
قم بتعيين قيمة القطع أو الموقع على صندوق التحكم ، ستقوم آلة الثني بثني الشبكة على شكل ورقة عندما تصل إلى القيمة المحددة.
- مع جهاز الضغط الشبكي ، يقلل اهتزاز الشبكة أثناء الانحناء.
- التحكم في شكل المنحنى بواسطة القالب.
- منحنى تلقائي حسب المتطلبات.
- اعتماد حمولة كبيرة ضد سرعة الانحناء السريع.
- تصميم جهاز إخراج الشبكة بشكل خاص بدلاً من عربة تجميع الشبكة ، والتي تنقل الشبكة من اليسار أو اليمين عندما تصل إلى كمية ورقة الشبكة المحددة.
المعلمات الفنية لخط إنتاج لحام شبك السياج:
نموذج | DX-GWC-2000A | DX-GWC-2500A |
قطر السلك | 3-6 ملم | 3-6 ملم |
عرض شبكة السياج | 2000 ملم | 2500 مم |
طول شبكة السياج | ماكس 3000 ملم | ماكس 3000 ملم |
سرعة اللحام | 75-85 مرة في الدقيقة | 75-85 مرة في الدقيقة |
مساحة الأسلاك الطولية | 50-200 ملم | 50-200 ملم |
عبر الفضاء الأسلاك | 50-200 ملم | 50-200 ملم |
سحب نظام شبكة | بواسطة محرك سيرفو | بواسطة محرك سيرفو |
عرض سياج الانحناء | 2000 ملم | 2500 مم |
ضغط الانحناء | 100 طن | 100 طن |
الوزن الكلي | 7.8 ت | 8.5 ت |
البعد الشامل | 15 * 3 * 2.2 م | 15 * 4 * 2.2 م |
تطبيقات خط إنتاج لحام شبكة السياج:
يستخدم خط إنتاج لحام شبكة السياج في صنع شبكة السياج ، وشبكة الطرق ، وشبكة التعزيز ، والرف ، والجدار المضاد للانفجار ، إلخ.

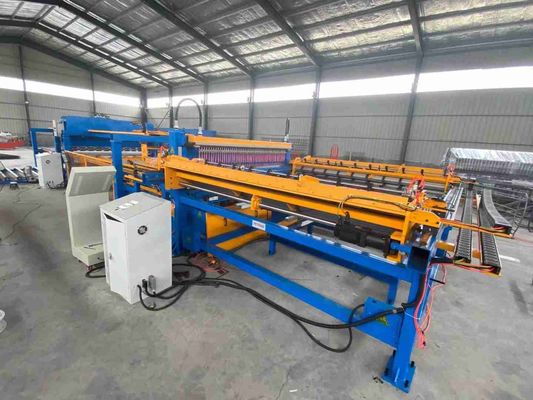

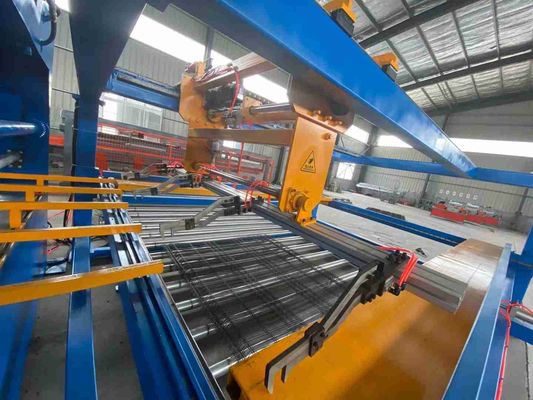

صور خط إنتاج لحام شبك السياج:
